系統執行標準
|
GA400-2002
|
||
|
系統使用溫度（℃）
|
0-50
|
||
|
20℃時貯存壓力（Mpa）
|
2.5
|
4.2
|
5.6
|
|
50℃時最大工作壓力（Mpa）
|
4.2
|
6.7
|
8.0
|
|
儲瓶容積（L）
|
100
|
70、90、100
120、150、180
|
90
|
|
滅火劑充裝量kg/m³
|
≤1120
|
≤1120
|
≤1080
|
|
噴咀工作壓力（Mpa）
|
≥0.6
|
≥0.7
|
≥0.8
|
|
系統噴射時間（S）
|
計算機房≤8S，其它≤10S
|
||
|
滅火設計濃度
|
8-10%
|
||
|
有人工作場所安全設計濃度
|
≤9%
|
||
一、氣體滅火系統施工前的準備
1、技術資料的準備
為了保證氣體滅火系統的施工質量,確保安裝的系統符合設計要求和國家有關標準規范的規定,施工隊伍除具有必要的專業技術人員、施工機具外,還應掌握以下技術資料。
(1)設計施工圖、系統主要組件的使用、維護說明書。
(2)國家消防產品質量監督檢驗測試中心出具的容器閥、單向閥、選擇閥、噴嘴、滅火劑和驅動裝置等主要組件的檢驗報告和產品的出廠合格證。
(3)滅火劑輸送管道及管道附件的出廠檢驗報告和合格證。
(4)系統中采用的不能復驗的產品,如安全膜片,應有生產廠出具的同批產品檢驗報告和合格證。
2
2、施工應具備的基本條件
為了保證氣體滅火系統的施工質量,除應做好一般工程施工所應準備的條件外。針對氣體滅火系統的特點,還應具備以下基本條件。
(1)防護區和貯瓶間設置條件與設計相符。這里所講的設置條件主要指防護區的位置、大小此寸、開口及封閉情況,維護構件的耐火性能和耐壓性能;貯瓶間的位置、大小尺寸、梁板的承載能力、室內溫度等。這些設置條件是保證系統能否保持的有效條件。因此安裝前應進行檢查,如與設計不符,應向設計、建設單位反映,以采取補救措施。
(2)系統組件與主要材料齊全,其品種和規格符合設計要求。
(3)系統所需的預埋件和空洞符合設計要求。一般來講,氣體滅火的施工有一定的獨立性,常在建筑物土建施工完成,進入室內裝飾時開始。因此在土建施工時,要注意系統所需預埋件和孔洞的位置及大小是否符合設計要求,以確
保系統安裝位置正確,縮短施工時間。
3、系統組件的檢查
(1)外觀質量檢查

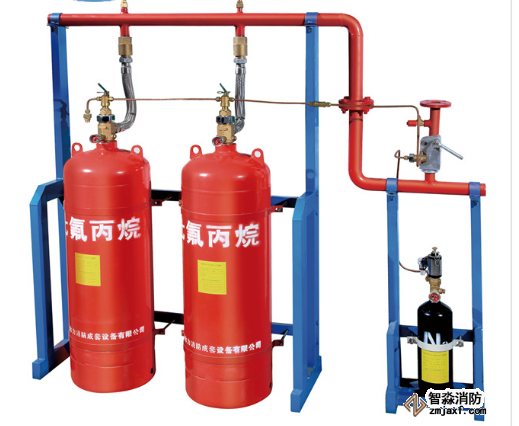

氣體滅火系統施工前應對滅火劑貯存容器、容器閥、選擇閥、液體單向閥、噴嘴和閥驅動裝置等系統組件進行檢查,并應符合下列要求。
1)系統組件無碰撞變形和其他機械損傷。
2)組件外露非機械加工表面的保護涂層完好。
3)組件所有外露接口均設有防護堵蓋,且封閉良好,接口螺紋和法蘭密封面無損傷。
4)銘牌清晰,標注的內容,如每個貯存容器的編號、滅火劑充裝量、充裝日期和貯存壓力等符合現行國家有關氣體滅火系統設計規范的規定和設計要求。
5)用于保護同一防護區的滅火劑貯存容器的高度相差不宜超過20毫米。這一要求除考慮到安裝的系統整齊美觀外,還考慮到容器尺寸相差過大,將影響貯存容器內滅火劑的充裝率,影響滅火劑的噴射性能。
6)氣體驅動裝置的氣體貯存容器規格尺寸應一致,容器高度相差不宜超過10毫米。
(2)滅火劑貯存容器內滅火劑的充裝量和充裝壓力檢查
貯存容器內滅火劑充裝量不應小于設計充裝量,且不得超過設計量的1.5%。檢查滅火劑貯存容器內的充裝量和充裝壓力是一項十分重要的工作。因為這二者均是通過設計計算確定的重要參數。這二者的變化均會影響到系統設計計算的結果,如管網管徑和噴嘴噴孔尺寸。一般來講,充裝量和沖撞壓力小于設計值則有可能影響滅火效果;反之也會影響滅火劑噴射強度和時間。檢查滅火劑的充裝量一般采用稱重法,而檢查氣體滅火系統的貯存壓力則靠安裝貯存容器上的壓力
