建筑機電工程抗震支吊架設計解析

   2015年8月1日國家標準《建筑機電工程抗震設計規范》GB 50981-2014強制實施，2015年9月1日行業標準《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015正式實施，2016年3月1日《抗震支吊架安裝及驗收規程》CECS 420：2015正式實施，國家標準、行業標準、驗收標準三駕馬車同步驅動，將會對抗震支吊架產品設計、生產、試驗方法以及安裝驗收等方面發揮重要作用。

  建筑機電工程設施包含的范圍比較廣，主要包括建筑給水、供暖通風與空調、電氣、燃氣、消防等。在《建筑機電工程抗震設計規范》GB 50981中明確指出：“抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計”。從技術層面上，抗震支吊架能承受任意水平方向的地震作用，并且在國內外工程實踐中表明，抗震支吊架在地震中能對建筑機電工程設施給予可靠保護。

抗震支吊架材料、規格、要求均應符合現行行業標準《建筑機電設備抗震支吊架通用技 術條件》CJ/T476 的規定，并附有檢測報告和出廠合格證。

  材料是保證抗震支吊架質量和安全的物質基礎?？拐鹬У跫芩褂玫牟牧细爬ㄆ饋恚饕绣^栓、抗震連接構件、管道連接構件、斜撐、型鋼和緊固件。因此，為確?？拐鹬У跫馨踩煽?，就要要求抗震支吊架所使用的材料都必須符合國家或行業標準規定的質量指標。出廠時，應具有出廠合格證和檢驗部門的檢測報告。

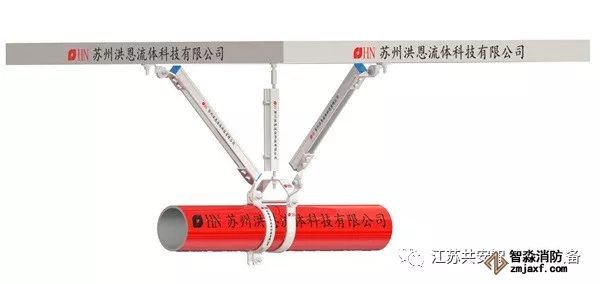

  抗震支吊架的所有構件均應采用成品構件，除C型槽鋼、全螺紋吊桿可以進行現場切斷外，不得對其它產品進行現場加工。

   鑒于在以往的工程項目中，有施工單位直接采用角鐵、長螺桿等現場拼湊成所謂的“抗震支吊架”。“抗震支吊架”最大荷載不清楚，也沒經過第三方驗證，節點荷載沒有進行驗算等造成較大的安全隱患，因此在此條中明確規定，組成抗震支吊架的所有構件應采用成品構件。

  抗震連接構件及管道連接構件材料厚度不應小于5mm，表面宜采用鋅鉻涂層、熱浸鍍鋅、達克羅等方式處理。

一、設計范圍（使用范圍）

1）、冷熱水、消防、空調等管道系統抗震設計范圍：

· 懸吊管道中超過1.8KN的設備；（1.8KN=1.837噸）

· 大于等于DN65以上的生活給水、消防管道系統

2）、空調、通風管路系統抗震設計范圍：

· 所有直徑大于等于0.7m的風管系統；

· 所有矩形截面積大于等于0.38㎡的矩形風管

3）、電力系統管道及電纜橋架系統抗震設計范圍：

· 內徑大于等于60mm的電氣配管；

· 重力大于等于150N/m的電纜橋架、電纜梯架、電纜線盒、母線槽

二、受力分析（布點要求）

· 抗震支撐受力范圍劃分，水平直管的側向支撐間距不超過12m，縱向支撐間距不超過24m。

·  抗震支撐實際間距需根據水平地震作用、支撐承載力、安裝角度調整，直至各點均滿足抗震荷載要求。
