消防知識：P05圖紙設計
前幾期，北京消防改造分享了關于消防行業的主管部門、已出臺的相關消防規范以及消防建筑工程中常見的消防系統等內容。這期，我們來了解下關于消防建筑前中期涉及到的圖紙方面的知識，并初步了解下圖紙辨識及統計方法。
一份工程圖紙包含很多張，系統種類繁多，包含了消防，暖通，照明，監控等系統。許多消防圖紙一般包含在弱電里面，需要統計人員查找出來，也有一些會直接找到。消防報警的系統含有：火災報警系統，氣體滅火系統，氣體滅火裝置，防火門監控系統，可燃氣體探測報警系統，電氣火災監控系統，消防電源監控系統，集中電源集中控制型應急照明和疏散系統等。一套完整的消防專業圖紙應包含設計消防系統圖、消防平面圖，材料明細表等部分。

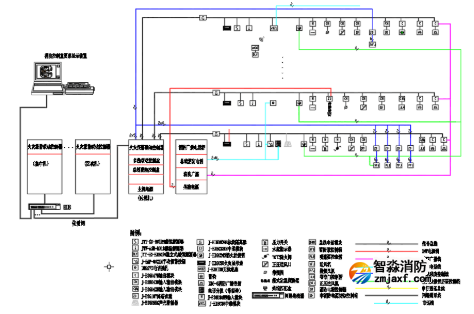

消防報警系統圖：從系統圖中可以直觀的了解到項目中含有哪些消防報警系統，如何去布線，每個系統包含哪些部件種類及數量，方便統計人員快速計算部件量做配置報價等作用。
消防報警平面圖：施工人員作為部件施工安裝的依據，調試人員依據部件在平面圖的位置指導現場進行故障排查，常用于統計部件數量及數量核對，制作報警點位圖和CRT底圖等作用。
圖紙設計中常用的軟件是AutoCAD，是主流的CAD軟件中的一種，其他的還有PROE(creo)、solidwordS、UG、CATIA等設計軟件?？紤]到軟件使用的專業性，這里就不進行贅述，有興趣的同學也可以網上搜集教程進行自行學習。
煙感，溫感，煙溫復合探測器，手報，消火栓，聲光，顯示盤，輸入模塊，輸入輸出模塊，輸出（廣播）模塊，中繼模塊，總線隔離器，端子（接線）箱，模塊箱，電話分機，音箱。
快速瀏覽設計說明—查找火災報警部分圖紙—統計火災報警系統圖—統計火災報警平面圖—兩者數量對比—核查后以多的為準。
對于圖紙上出現的可優化地方，先進行溝通同意后進行優化處理。
結合系統圖統計出多線設備數量，結合輸入輸出模塊數量預估出多線盤數量。

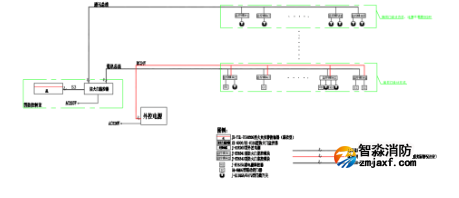

防火門監控模塊，門磁開關，聯動閉門器，電磁門吸（很少用到）
查看材料表—查看系統圖—查看平面圖—統計常開門/常閉門數量—統計出防火門模塊，門磁開關，聯動閉門器數量。
在統計防火門系統時注意防火門是常閉門還是常開門（門磁開關監控的為常閉門，聯動閉門器控制的為常開門），是單扇門還是雙扇門（在平面圖上可區別）。

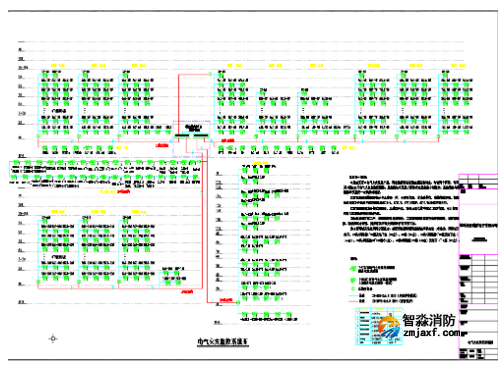

剩余電流式探測器，測溫式探測器，組合式探測器。
查看材料表—查看系統圖—查看配電箱圖—統計剩余電流探測器/測溫探測器數量。
1.剩余電流互感器與探測器的組合分為分體式與一體式，通常一配一的為一體式，一配多（互感器）的為分體式；
2.在統計電氣火災監控系統時注意監控的配電箱線路電流大小，電流大小決定了探測器（互感器）的尺寸最后能否適合安裝。

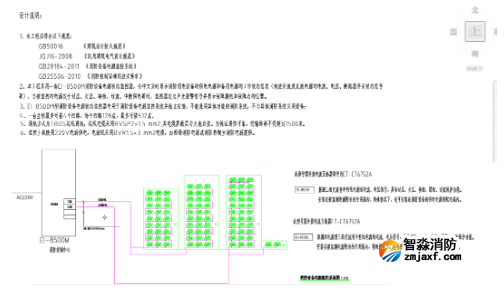

電壓傳感器，電壓電流傳感器。
查看材料表—查看系統圖—查看配電箱圖—統計電壓傳感器，電壓電流傳感器數量。
在統計消防電源監控系統時注意監控的配電箱線路電源是幾相線，相線決定了電壓傳感器型號，能否可用。
氣體滅火系統圖紙統計方法

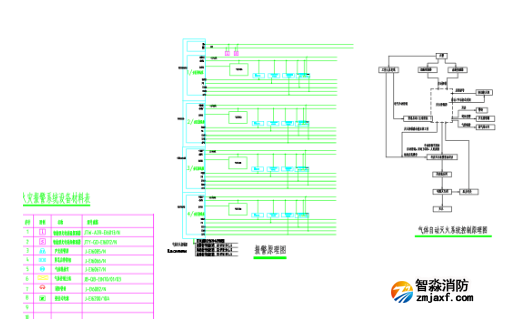

氣體滅火系統圖紙
煙感，溫感，聲光，氣體釋放警報器（放氣指示燈），啟停按鈕，手自動轉換開關，輸入輸出模塊（很少用到）。
查看材料表—查看系統圖—查看平面圖—統計有幾個防火分區—統計出報警部件。
啟停按鈕/放氣勿入燈/手自動轉換開關/聲光產品在圖紙上未設計時，可參考防火分區門來統計。防火分區內的一個門可設計1個啟停按鈕、2個聲光、1個放氣勿入燈，其中手自動轉換開關可根據現場情況進行選配。
