智慧用電施工安裝





3 什么是智慧用電？

2、軟件部分：

　　2.1利用GPRS網絡將設備狀態上傳給云平臺，系統軟件平臺統計、分析、展示所檢測電氣設備實時狀態，存儲設備報警歷史記錄。，當設備出現預警及報警時，平臺推送信息給維護人員APP，維護人員錄入維修結果。

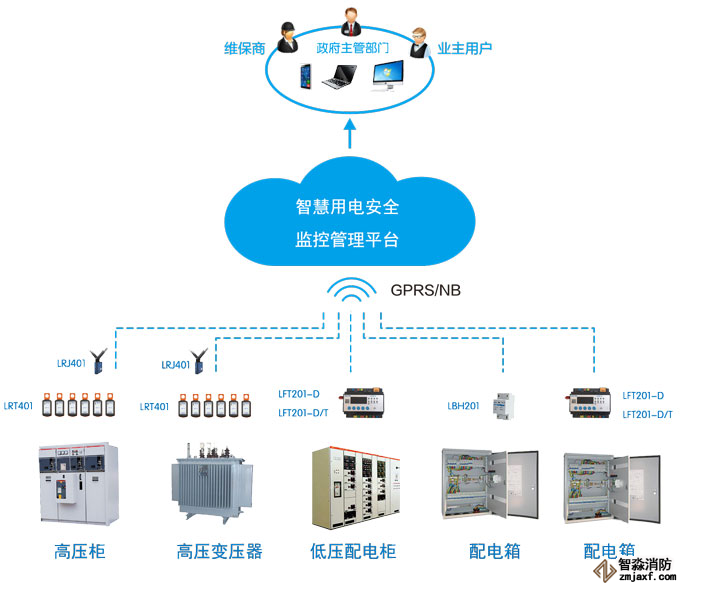

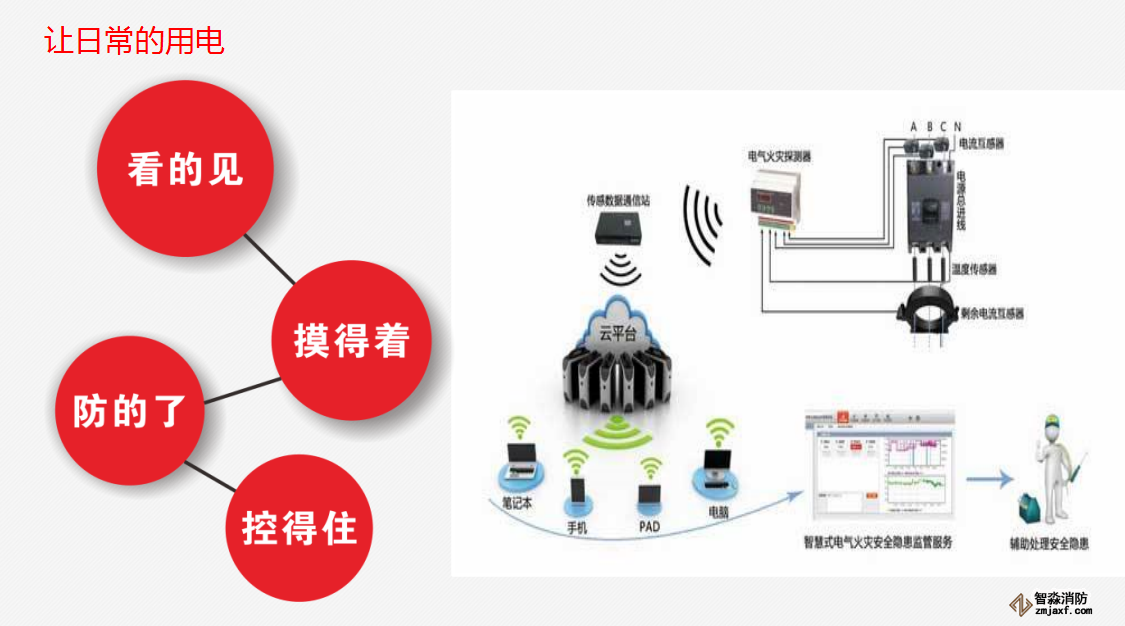

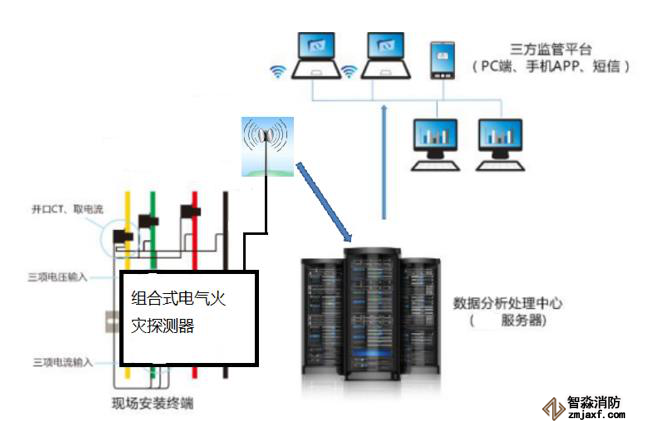

　　方案技術架構圖：

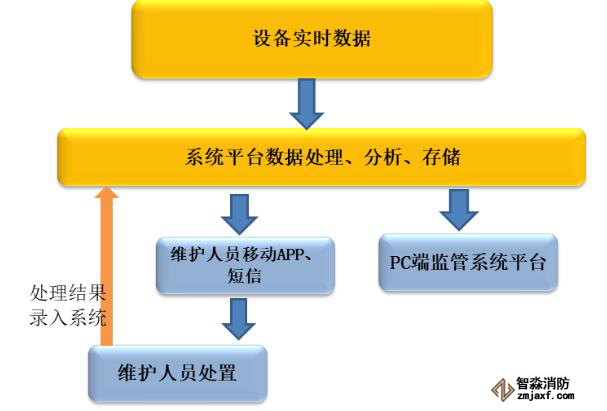

　2.2. 故障設備處理流程要求

 智慧消防電氣火災監控系統的特點和優勢
通過物聯網技術對引發電氣火災的主要因素(導線溫度、電流和漏電流電壓等)進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患（如線纜溫度異常、過載及漏電流越限等），經云平臺大數據分析，即時向安全管理人員發送預警信息，指導其開展隱患治理，達到消除潛在的電氣火災危險，實現“防患于未然”的目的。本設備具備三相電壓監測、三相電流檢測、一路漏電流檢測、四路（八路選配）溫度檢測，多維度電量檢測缺相故障報警、錯相故障報警、過壓報警、過流報警、短路斷電、溫度報警、漏電報警等多項電氣安全隱患，有三種通讀模式選擇：485總線通訊，GPRS網絡通訊。

二、聯網設置：
插入配帶的流量卡，就可以正常使用。
1、手機下載消防CRT ,APP,掃描設備上的二維碼，將設備編號綁定到手機APP端：可以通過手機設置最高預警溫度值、報警電流、剩余電流值等。
2、手機端可以實時查看設備情況，及報警情況。
3、電腦端查看登錄www.xiaofangcrt.com公用消防管理平臺，輸入APP注冊的手機號及密碼及即可登錄。

三、產品功能參數
品名                  描述
 產品名稱        剩余電流火災探測主機
產品型號            WANLIN-TD70
傳輸方式             GPRS網絡流量
通訊頻率             900-1800Mhz
供電電壓           Ac220v/12v供電
報警延遲時間          0.3s~60s
電流報警設定值      1A--1000A
溫度報警設定值       0℃--140℃
剩余電流報警設定值   500mA--1000mA
環境溫度             -10℃~+60℃
相對溫度            ≤90、不凝露
產品尺寸            145*85*53MM
主要監控：線路電流、漏電、溫度

四、功能說明：

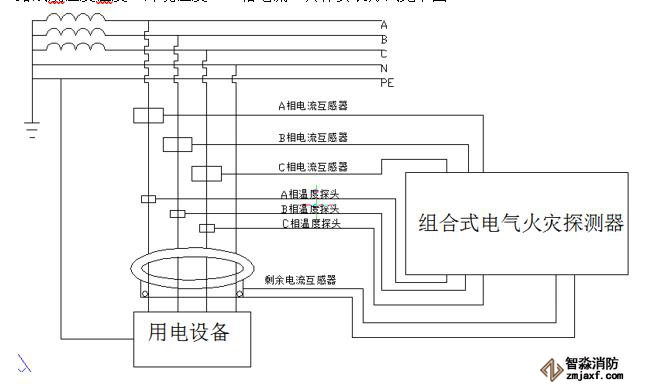

電氣火災監控系統主機自帶三路互感電流檢測，一路漏電流輸出，可接四路（八路選配）溫度傳感器、電壓值檢測（選配），可插GPRS、4G流量卡，通過流量卡實時傳輸數據到平臺服務器；簡易編程就能連平臺，直接通過手機APP綁定連接智慧用電平臺，也可以設置溫度，電流預警，可隨時翻查各線路溫度以及電流使用情況，兩路繼電器輸出，兩路485總線輸出，即可作為三相電又可作為單相電使用。

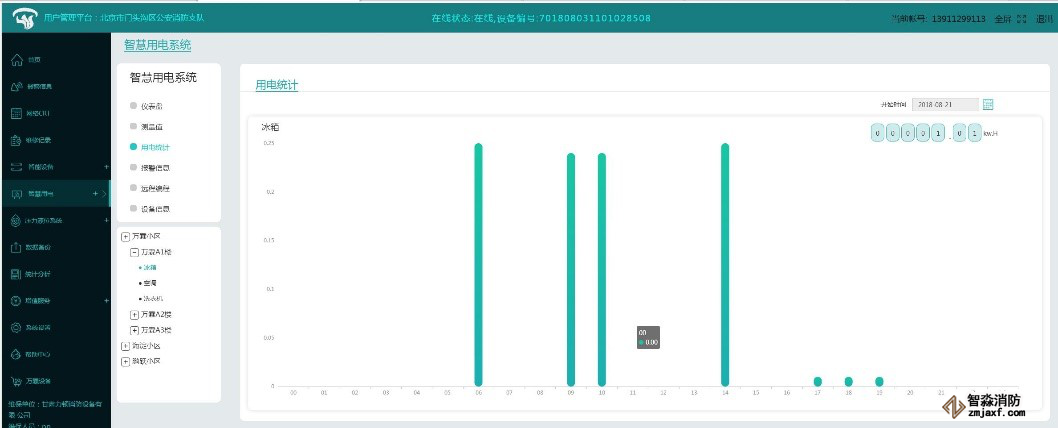

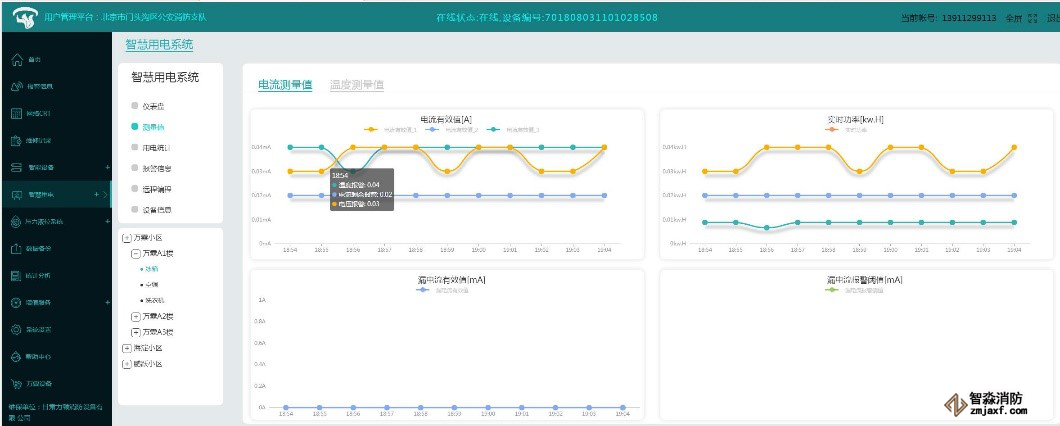

通過消防CRT云平臺可以實時查看電流、溫度、漏電電流、功率等。


1、 多級故障預警：多級故障預警機制，監測數據達到報警設定值，設備本身可即時發出聲光報警。
2、 平臺一旦監測到系統發生異常，立即以短信、自動語 音電話、手機APP消息推送報警信息。
3、 云平臺服務：進行24小時實時在線監測和統計分析，通過技術防控手段替代人力值班。
4、多種監管方式：系統支持本地監管和云監管方式，可通過PC端、手機APP、手機短信語 音等多種方式接收和了解用電安全信息，不受時間、地點限制，隨時隨地掌握用電安全狀態，
3、大數據分析: 基于云平臺存儲電氣線路的各種數據，結合大數據分析技術的應用，對電氣 安全隱患進行專業的分析。
 4、消防安全隱患評估：定期提供系統運行安全隱患評估報告，幫助客戶對電氣線路安全隱患 和原因進行分析和整改。定期提供遠程“體檢”報告，指導用戶對電氣線路隱患進行排查和整 改。
5、便捷操作及維護：具備遠程復位、節點維護提醒、等窗口功能；科學決策和管 理：通過對云平臺技術的應用，建立“數據即資產”的大數據意識。
6、通過PC端、移動客戶端翻查監測設備各線路溫度以及電流使用情況；


5 智慧消防物聯網通信組網結構:
       結合項目特點，系統按照分層分布式，開放式、模塊化結構設 計，分為系統管理層、通信接口層、終端設備層。提高了系統的安全性、可靠性和易擴展性。

6 系統管理層:



8 智慧化監控

        電氣電纜外面有一層絕緣體，生產的過程中要加入碳酸鈣化合物，碳酸鈣會導致絕緣體老化，電氣線路就會慢慢開始漏電升溫，最后形成電氣板塊。電氣線路又是一個隱蔽工程，看不見摸不著，只有著火了才知道家里的電氣線路有問題。
       傳統電氣火災監測手段往往局限于線路的漏電、過載等情況，加上對隱患數據的綜合分析研判存在不足之處，因此難以發現設備本身及復雜情況下的電氣火災風險，如不能及時發現和排除報警裝置的自身故障，無法準確評估電氣設備和用電線路的安全狀態，更難以定位建筑物中的電氣風險隱患點，導致電氣設備長期處于隱患故障狀態，為日后的安全情況埋下了“定時炸彈”。

       如何杜絕此類事故，未雨綢繆地排查出安全隱患？又如何在第一時間快速將隱患消除在萌芽階段？如今部分醫院、學校、幼兒園、養老機構等單位安裝的一套包括智慧用電安全監控系統就能做到這些。



9 智慧用電系統建設


        正瀚消防科技有限公司是基于物聯網技術的創新型“智慧用電”城市級用電安全隱患監管服務平臺，是落實以“預防為主，防患于未然”的安全管理新理念的一種新科技管理平臺。它結合多種高端技術——互聯網+、物聯網、云計算、大數據分析等，通過物聯網傳感終端，將獲取的用電數據實時傳送至云平臺。實時采集電纜溫度、電流值、漏電值、傳輸至網絡平臺。通過對電系統的遠程實時監測，快速發現系統異常及故障，對維護和保養等工作帶來巨大幫助，可有效減少消防監管部門現場檢查次數，降低工作強度、提高工作效率。

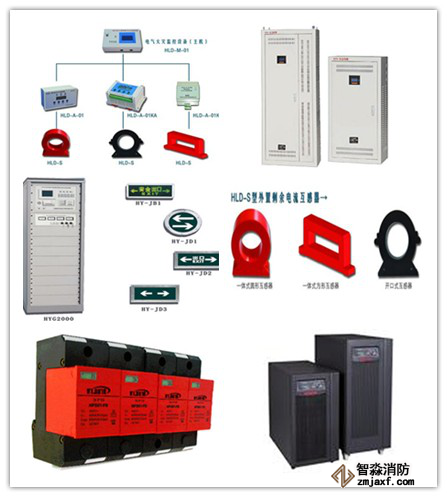

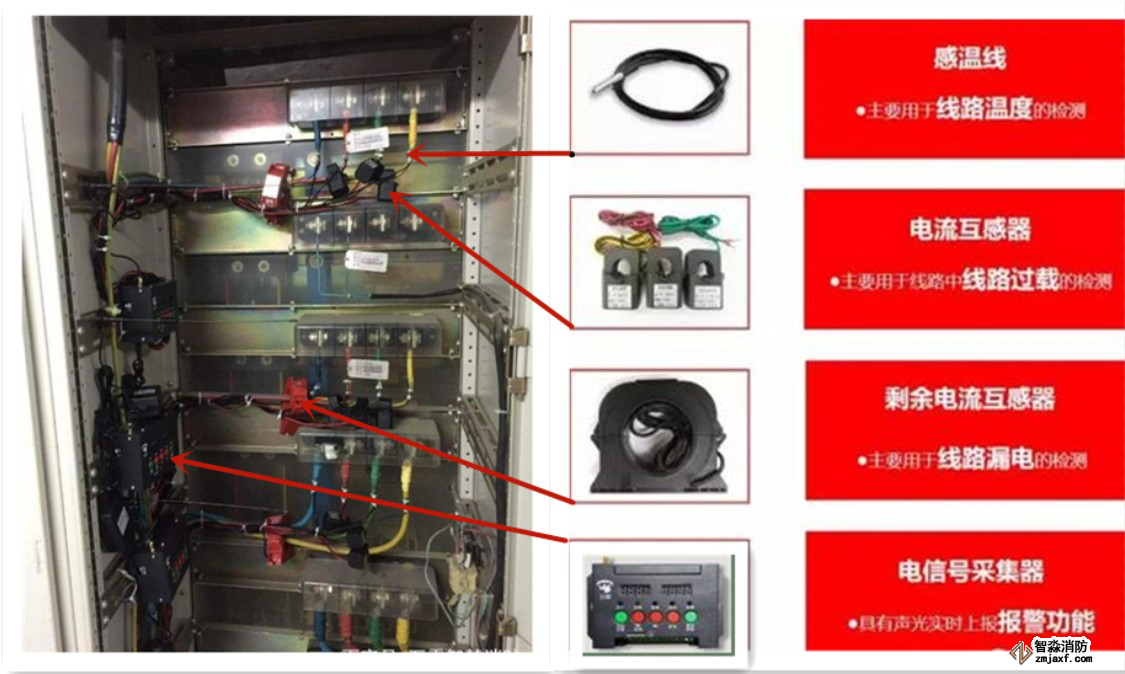

10 智慧用電所需設備清單



序號	商品名稱	規格	單位	數量	備注
1	智慧用電探測主機	單/三相主機天線,流量卡,電源適配器	臺	33	二級機柜
2	智慧用電溫感線	長1.5米	根	33
3	電流互感器	0-160A,口徑16,56*31*31CM,開口	只	30
4	剩余電流互感器(圓形)開式	0-250A,徑65,105.5*127.5*28CM	只	10
5	電流互感器	0-400A,口徑36,86.5*60*43.5CM,開口	只	30
6	剩余電流互感器(圓形)	0-400A,口徑80,128*159*30CM,開口	只	10
7	電流互感器	0-600A,口徑36,86.5*60*43.5CM,開口	只	60
8	剩余電流互感器(圓形)	0-630A,口徑100,154*188*32CM,開口	只	20
9	云平臺	云平臺服務費	套	1
10	智慧用電主機安裝費	智慧用電主機安裝費	臺	33
11	流量卡	300M流量卡(智慧用電、4G模塊專用）	張	33



11 產品詳細參數

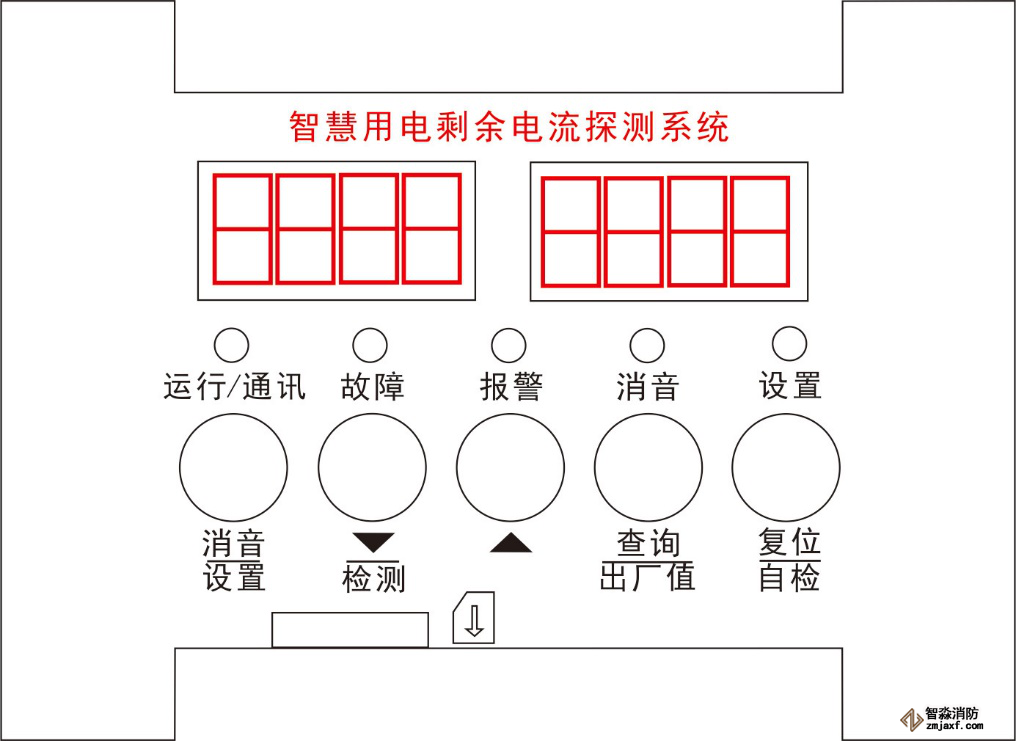

1、面板顯示說明
數碼管顯示：溫度顯示，電流顯示。
LED燈說明：運行（綠燈）/通訊，故障（黃）/信號，報警（紅），消音（紅），設置（綠）
按鍵：設置/消音，加/檢驗，減，查詢/出廠設置，自檢/復位

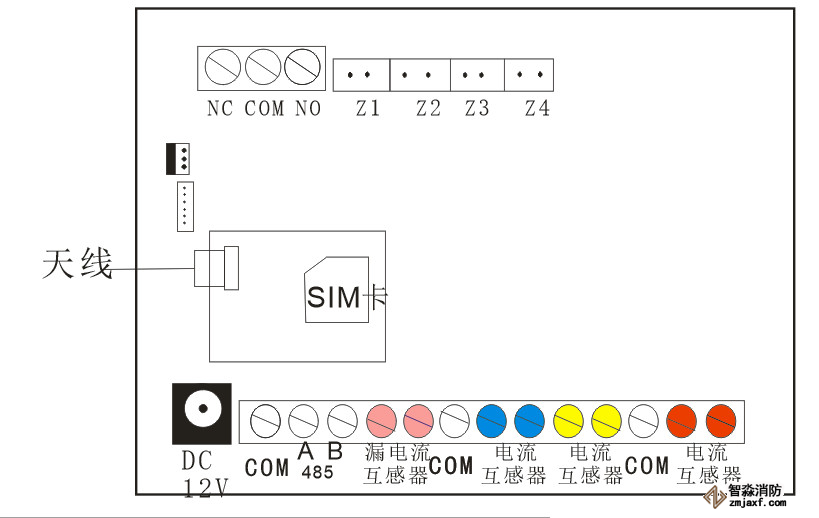

2、主板示意圖

12 安裝施工保證措施

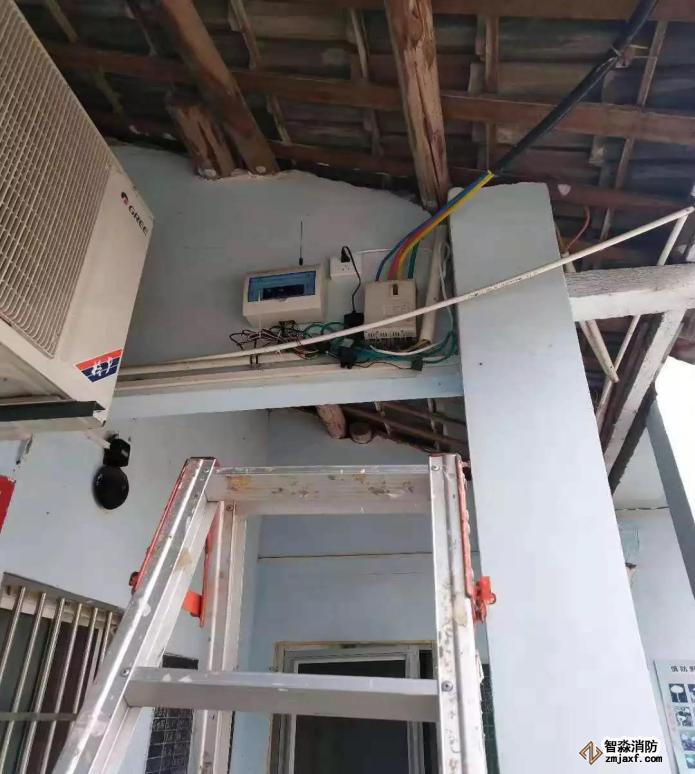

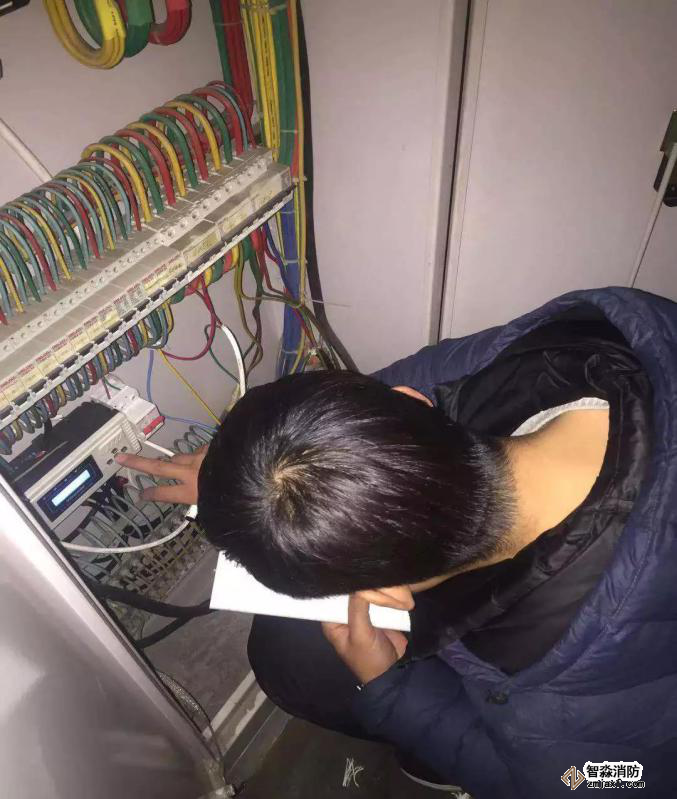

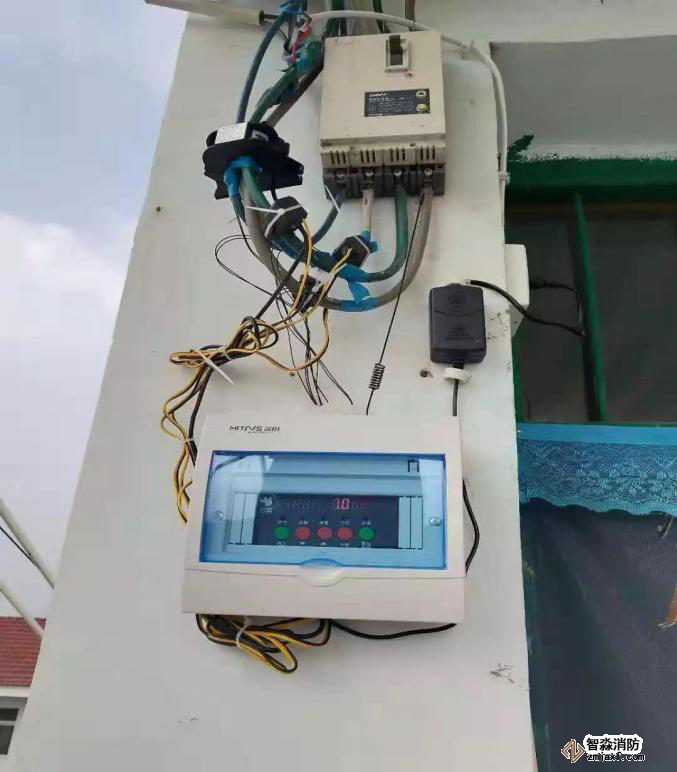

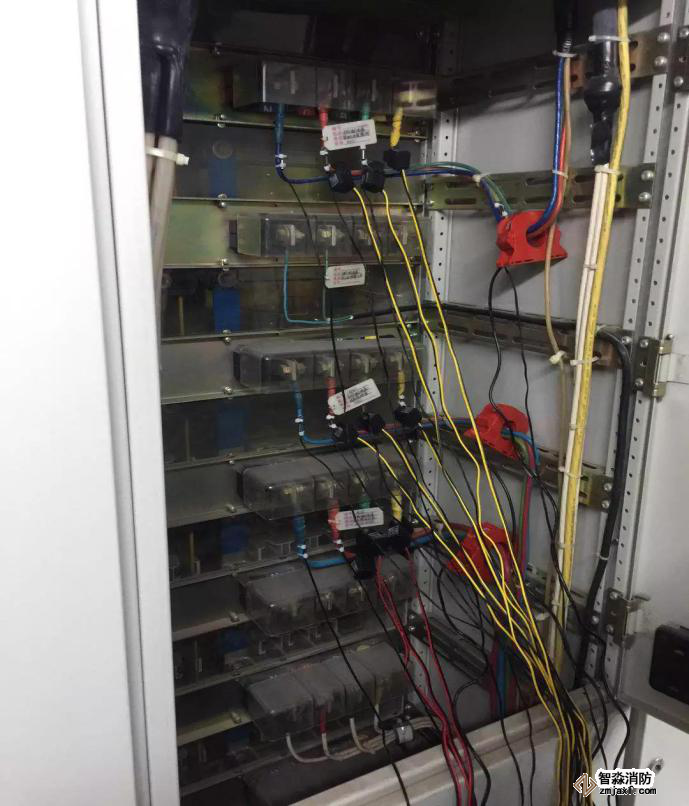

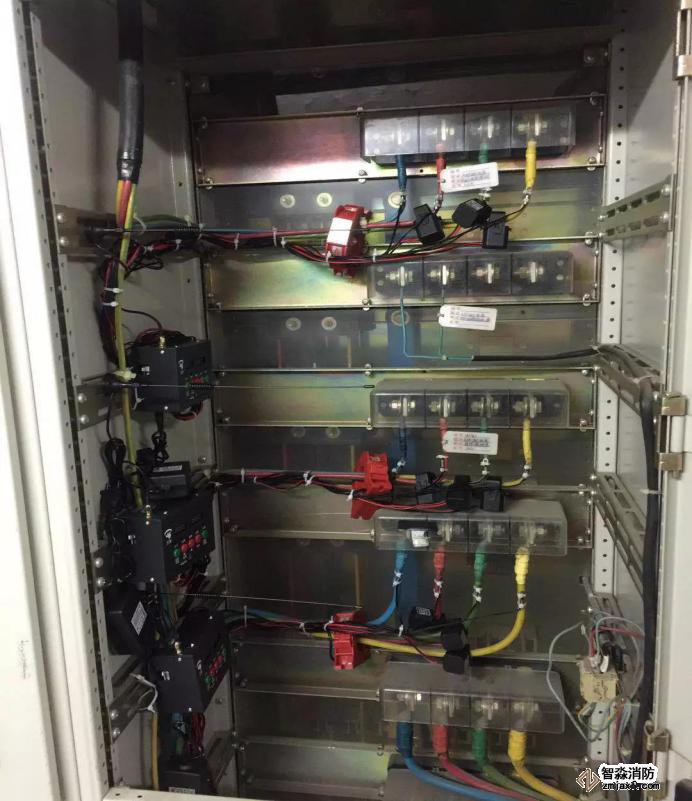

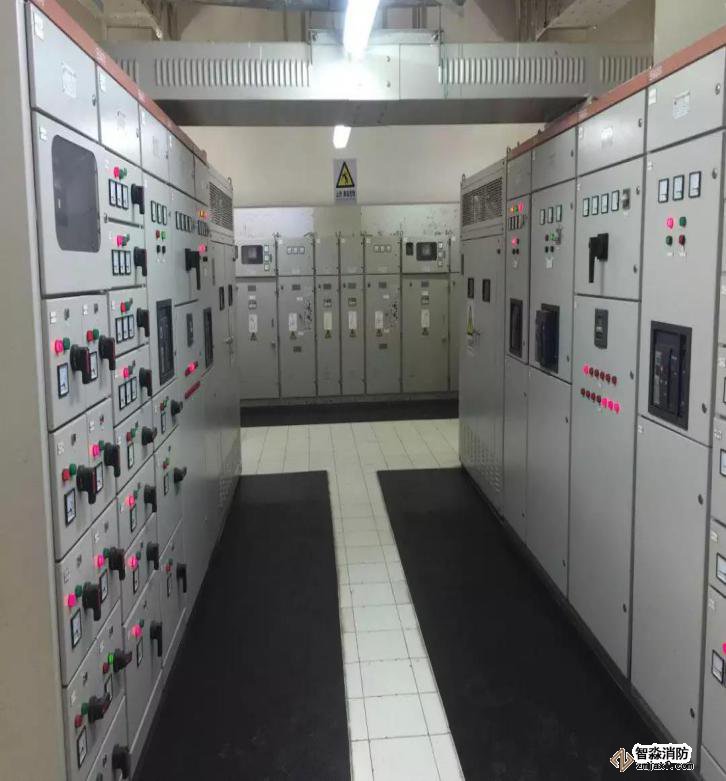

13 智慧用電系統施工案例









三、安徽黃山小型工廠
