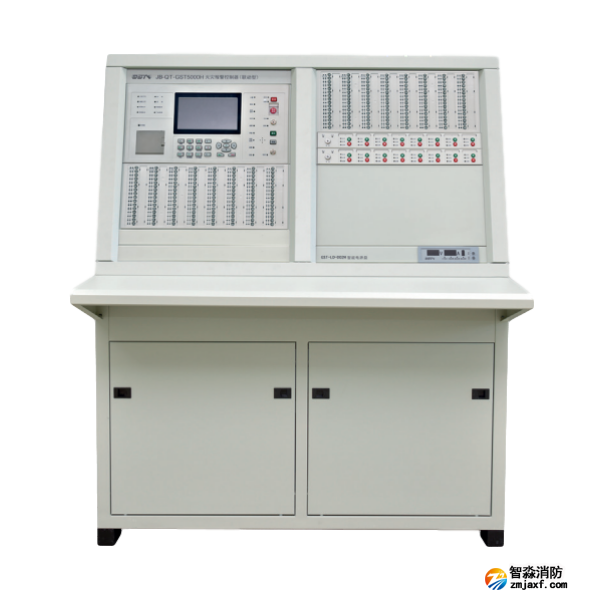

GST500/ GST5000 控制器界面顯示相同，以 GST5000 控制器顯示界面為例說明。
1.1 修改時間 修改時間
時間在面板上的數碼管窗口顯示。通常顯示的是時、分，在正常的監控狀態下，按下“TAB”
鍵，轉換為顯示月、日，約 5 秒后自動轉換為時、分顯示。
在監控狀態下，按下“對時”鍵（當鍵盤處于鎖鍵狀態時，需輸入用戶密碼解鎖）將出現如
圖 5-1 所示的畫面。在屏幕最下方顯示控制器的當前時間，可進行編輯修改，確認后存入修改內
容便得到了新的系統時間。
圖 5-1
1.2 密碼設定 密碼設定
1.2.1 密碼的分類
除“消音”、“記錄檢查”鍵外，其他功能鍵被按下后，都會顯示一個要求輸入密碼的畫面（如
圖 4-5），輸入正確的密碼后，才可進行進一步的操作。按照系統的安全性，密碼權限從低到高分
為用戶密碼、氣體噴灑控制密碼、系統密碼三級，密碼可以替代低級密碼。
可用用戶密碼打開的操作包括：自檢、對時、設備檢查、啟動方式控制、警報器消音/啟動、
火警傳輸直接控制、打印控制、啟動、停止、屏蔽、釋放、復位等操作。
進行設置氣體噴灑控制狀態的操作時，屏幕將提示輸入密碼，輸入氣體噴灑控制密碼（也可
以是系統密碼）后可進行相關操作，退出該設置菜單后密碼失效，再次進行此項操作需重新輸入
此密碼。
要進行系統設置和聯動編程操作必須輸入系統密碼，完成一定的操作退出對應菜單后密碼失
效。再次進行上述操作需重新輸入此密碼。
注意：若在輸入氣體噴灑控制密碼或系統密碼前控制器處于鎖鍵狀態，完成密碼輸入操作后，
用戶級操作即被置為允許，可直接進行用戶級操作無需重新輸入密碼。
1.2.2 密碼的更改
可按以下步驟進行密碼修改：
按下“系統設置”鍵，輸入系統密碼，進入系統設置菜單（如圖 5-2）；選擇項“修改密
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
輸入時間：2006年08月12日13時56分
高亮條
自動禁止
手動允許 噴灑禁止 監控狀態
4
碼”，屏幕上會顯示出（如圖 5-3）的三種密碼輸入指示。
圖 5-2
圖 5-3
選擇欲修改的密碼，屏幕提示輸入原來的密碼，輸入密碼并按“確認”鍵，若密碼輸入正確
屏幕將提示輸入新密碼（如圖 5-4），輸入錯誤則退出當前操作。
圖 5-4
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
系統設置
1.修改密碼
2.設備定義
3.設備注冊
4.通訊設置
5.工作狀態設置
6.預警功能設置
7.聲光警報/火警傳輸聯動設置
8.總線設備調試
9.系統初始化
自動禁止
手動允許 噴灑禁止 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
修改密碼
1.修改用戶密碼
2.修改氣體噴灑控制密碼
3.修改系統密碼
自動禁止
手動允許 噴灑禁止 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
輸入新密碼 ********
確認密碼
自動禁止
手動允許 噴灑禁止 調試狀態
5
按照提示的要求輸入新密碼并按下“確認”鍵。為防止按鍵失誤，控制器要求將新密碼重復
輸入一次加以確認。若兩次輸入的密碼相同，屏幕出現短暫的密碼回顯并伴隨一聲長“嘀”后退
出當前操作，表明新密碼輸入成功。若出現錯誤，則直接退出當前操作，無任何其他提示，且密
碼保持不變。
1.3 設備定義 設備定義
1.3.1 現場設備定義類型選擇
系統提供總線設備定義、手動盤定義、多線制定義、廣播/電話分區定義、本機二次碼定義
四種現場設備定義方式。在系統設置界面（圖 5-2）下按“2”鍵，屏幕顯示（如圖 5-5）。
圖 5-5
1.3.2 總線設備定義的內容和步驟
總線設備定義包括火災探測器、聯動模塊、火災顯示盤等設備的定義，這些外部設備均需進
行編碼設定，這些設備的編碼包含設備原始編碼和現場編碼兩部分。
設備定義就是對某一原始編碼設備的現場編碼進行設定，被定義的設備既可以是已經注冊在
控制器上的，也可以是未注冊在控制器上的。
系統提供連續定義、繼承定義、快速定義三種總線設備定義方式，在設備定義選擇界面下（圖
5-5）按“1”鍵，進入總線設備定義方式選擇界面（如圖 5-6）。
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
設備定義選擇
1.總線設備定義
2.手動盤定義
3.多線制定義
4.廣播/電話分區定義
5.本機二次碼定義
自動禁止
手動允許 噴灑禁止 調試狀態
6
圖 5-6
1.3.3 總線設備連續定義
在圖 5-6 所示界面下按“1”鍵進入連續定義界面。
圖 5-7
“ 設備編號” 由該設備所在的回路號和自身的編碼號組成，回路板和通訊板的回路號是從 1
到 20 連續設置的，主板定義為第 0 回路。原始編碼與現場布線沒有關系。
設備編號編輯完成后，按“確認”鍵進入現場編碼的編輯。現場編碼包括用戶編號、設備類
型、設備狀態、注釋信息和補充編碼。
“ 用戶編號” 由六位 0 到 9 的數字組成，它是人為定義用來表達這個設備所在的特定的現場
環境的一組數，用戶通過此編碼可以很容易的知道被編碼設備的位置以及與位置相關的其它信
息。對用戶編碼規定如下：
第 一、二位對應設備所在的樓層號，取值范圍為 0~99。為方便建筑物地下部分設備的定義，
規定地下一層為 99，地下二層為 98，依此類推。
第三 三位對應設備所在的樓區號，取值范圍為 0~9。所謂樓區是指一個相對獨立的建筑物，例
如：一個花園小區由多棟寫字樓組成，每一棟樓可視為一個樓區。
第四、五、六對應總線制設備所在的房間號或其它可以標識特征的編碼。在對火災顯示盤編
碼時，第四位為火災顯示盤工作方式設定位，第五、六位為特征標志位。
“ 設備類型” 參照“附錄二 設備類型表”中的設備類型，輸入兩位數字，此項內容的輸入
區前面無“設備類型”字樣提示，其輸入區與“用戶編碼”處于同一行，緊跟在“用戶編碼”輸
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
設備定義方式選擇
1.連續定義
2.繼承定義
3.快速定義
自動禁止
手動允許 噴灑禁止 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
總線設備連續定義
設備編號:01 回路 001 號
-------------------------------------
用戶編號:010001 號 23-排煙閥
設備狀態:01
注釋信息:3樓大廳東
補充編碼:010101
自動禁止
手動允許 噴灑禁止 調試狀態
7
入區的后面。
“ 設備狀態”
一些具有可變配置的設備，可以通過更改此設置改變配置?？勺兣渲玫脑O備包括：
? 點型感溫：可改變點型感溫探測器類別，可設置成 1 = A1S，2=A1R，3=A2S，4=A2R，
5=BS，6=BR；分別對應如下特性（參照 GB4716-2005《點型感溫火災探測器》）：
探測器類別 應用溫度℃ 動作溫度℃
典型 更高 下限值 上限值
A1 25 50 54 65
A2 25 50 54 70
B 40 65 69 85
注1：S 型探測器即使對較高升溫速率在達到最小動作溫度前也不能發出火災報警信號。
注2：R 型探測器具有差溫特性，對于高升溫速率，即使從低于典型應用溫度以下開始升溫也能
滿足響應時間要求。
? 點型感煙：可改變點型感煙探測器探測煙霧的靈敏程度，可設置成 1=閾值 1，2=閾值 2，
3=閾值 3；分別對應如下特性：
閾值類別 探測器閾值（dBm -1 ）
閾值 1 0.1-0.21
閾值 2 0.21-0.35
閾值 3 0.35-0.56
注：閾值數字越小，探測器越靈敏，可以對較少的煙霧報警。
? 輸出模塊：可以改變模塊的輸出方式。
分類 輸出方式 輸出信號
10 脈沖啟 10 秒左右的脈沖信號
21 電平啟 持續信號
“ 注釋信息”表示該設備的位置或其它相關漢字提示信息。此項最多可由六個四位區位碼輸
入的漢字或阿拉伯數字組成，對應漢字碼表見“附錄三 標準漢字碼表”。
“ 補充編號” 對于系統中所帶的聯動設備，此項內容用來對該設備對應的手動消防啟動盤上
的啟動鍵進行定義。這部分內容由六位數字組成，前兩位表示手動消防啟動盤所連接的回路板的
回路號（1~20），中間兩位表示該手動消防啟動盤的編號（1~4），每一塊回路板最多可外接 4 塊
手動消防啟動盤，最后兩位表示手動鍵號（1~64），每塊消防啟動盤上有 64 個按鍵。
連續設備定義中，輸入完成并確認后，用戶編號將隨著次輸入的值向上增長。其余信息
不變，在圖 5-7 所示界面下按“確認”鍵后，屏幕顯示 5-8 所示界面。
8
圖 5-8
說明:
1) 在設備定義中，只能輸入阿拉伯數字，其余字符視為非法。
2）漢字輸入采用四位標準國標區位碼輸入，前面的 0 不可缺省。
3）為了方便操作，對出現頻率較高的大寫數字，除可用原有的區位碼以外，還可用 9000，
9001 到 9010 作為輸入“零”、“一”到“十”的區位碼。
4）另外，阿拉伯數字也可作為注釋文字使用，從“0”到“9”區位碼對應 0030 到 0039。
5）對兩位阿拉伯數字“00”到“99”可以采用 9100 到 9199 作為區位碼輸入。
6) 控制器提供了消防工程常用的標準漢字庫。對用戶特殊要求的漢字還提供最多 88 個漢字
容量的定制補充字庫，見“附錄四 補充漢字碼表”。
1.3.4 總線設備繼承定義
在圖 5-6 所示設備定義方式選擇界面下按“2”鍵，進入總線設備繼承定義界面（如圖 5-9）。
圖 5-9
在設備繼承定義界面中，輸入設備編號并確認后，該設備原用戶編碼、設備狀態、注釋信息
以及補充編碼將會在相應位置顯示出來，用戶可以方便的在原定義基礎上進行修改，定義的方式、
內容參見“連續定義”。
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
總線設備連續定義
設備編號:01 回路 002 號
-------------------------------------
用戶編號:010002 號 23-排煙閥
設備狀態:01
注釋信息:3樓大廳東
補充編碼:010101
自動禁止
手動允許 噴灑禁止 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
總線設備繼承定義
設備編號:01 回路 002 號
-------------------------------------
用戶編號:010002 號 23-排煙閥
設備狀態:01
注釋信息:3樓大廳東
補充編碼:010101
自動禁止
手動允許 噴灑禁止 調試狀態
9
1.3.5 總線設備快速定義
在圖 5-6 所示設備定義方式選擇界面（圖）下按“3”鍵，進入總線快速定義界面。
圖 5-10
輸入初始回路號和設備編號，確認后光標移至用戶編碼處，按“TAB”鍵可以在各輸入框中移
動。結束編碼是用戶想要定義的最后設備編碼，步長是用戶編號的增長長度，例如初始編號：1
回路 001 號設備，用戶編號設為 010001 03-點型感煙，結束編號是 003，步長為 02。確認后則
001-003 號設備被定義為：010001 03 、010003 03、010005 03。
1.3.6 分區分層方式火災顯示盤定義實例
本控制器既可與我公司生產的數碼式火災顯示盤相連，也可與液晶式火災顯示盤相連。控制
器與火災顯示盤之間的連接采用標準 RS-485 接口。控制器主板可提供一個標準通訊回路，每一
塊通訊回路板可提供兩個標準通訊回路，每一標準回路可接 64 臺火災顯示盤，最多可接 128 臺。
火災顯示盤共有五種顯示方法：全顯、樓區顯示、三層顯示和單層顯示（二種）方式，由該
火災顯示盤的用戶編碼的第四位數字來設定：
0：全顯方式，整個系統內的火警均可在這個火災顯示盤上顯示。
1：樓區顯示，顯示火災顯示盤所在樓區的火警信息。
2：三層顯示，顯示樓區內火災顯示盤所在樓層和上下相鄰樓層的火警信息。
3：單層顯示，顯示樓區內火災顯示盤所在樓層的火警信息。
4：單層顯示，顯示整個系統各樓區內火災顯示盤所在樓層的火警信息。
我們假定第十三回路的通訊板的第二條網絡上的 25 號火災顯示盤和上例中點型感煙探測器
處在相同的樓區和樓層，我們要求它進行單層顯示，其定義如圖 5-11。
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
總線設備快速定義
初始編號:01 回路 001 號
-------------------------------------
用戶編號:010001 號 03-點型感煙
設備狀態:01
注釋信息: 3樓大廳東
補充編碼:010101 結束編號: 242 號 步長 01
自動禁止
手動允許 噴灑禁止 調試狀態
帶 格式 的: 字體: Times New Roman
帶 格式 的: 字體: Times New Roman
帶 格式 的: 字體: Times New Roman
帶 格式 的: 字體: Times New Roman
帶 格式 的: 字體: Times New Roman
帶 格式 的: 字體: Times New Roman
帶 格式 的: 字體: Times New Roman
帶 格式 的: 字體: Times New Roman
帶 格式 的: 字體: Times New Roman
帶 格式 的: 字體: Times New Roman
10
圖 5-11
說明：我公司生產的火災顯示盤的自身編碼范圍是 1-64，對于掛接于主板通訊回路上的火
災顯示盤，回路號取零，編碼號為其自身的編碼，取值為 1-64；對于掛接于通訊回路板上的火災
顯示盤，其編碼按如下方法計算：
掛接于通訊板網絡上的火災顯示盤，編碼號為其自身編碼，取值為 1-64。
掛接于通訊板第二、三和四網絡上的火災顯示盤，編碼號分別為其自身編碼加 64、128、192。
因此，這個火災顯示盤的原始編碼為 13 回路，89 號。
對每臺火災顯示盤在使用前都應該進行定義。
1.3.7 手動消防啟動盤控制一般性設備的定義實例
圖 5-12
例圖 5-12 中定義的是第二樓區地下一層的一臺排煙機設備，因為它帶有啟動自鎖功能，所
以控制模塊（接在第 3 回路，編號為 12 號）給出的是一個脈沖控制信號，它對應的手動盤為第
一回路的第二塊手動盤的 26 號鍵。由于排煙機的自鎖功能，這個鍵只能用于控制排煙機的啟動，
要實現對排煙機的停動控制還應該將停止它的控制模塊按上述方法進行手動鍵定義。
1.3.8 手動消防啟動盤控制氣體滅火設備啟動定義實例
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
總線設備繼承定義
設備編號:03 回路 012 號
-------------------------------------
用戶編號:992008 號 23-排煙機
設備狀態:00
注釋信息: 三號樓十二層
補充編碼:010226
自動禁止
手動允許 噴灑禁止 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
總線設備繼承定義
設備編號:13 回路 089 號
-------------------------------------
用戶編號:123301 號 40-火災示盤
設備狀態:00
注釋信息: 三號樓十二層
補充編碼:010101
自動禁止
手動允許 噴灑禁止 調試狀態
11
圖 5-13
為保障氣體噴灑設備受到控制器專門為它們提供的可靠性保護，總線制氣體滅火控制盤的啟
動點、停動點二個控制碼必須對應定義成“氣體啟動”、“氣體停動”類，并且都應該設成持續型
控制輸出。另外為方便在中控室對氣體設備進行控制，可以將“氣體啟動”和“氣體停動”點分
別定義對應的手動鍵。本例為一樓機房的氣體滅火啟動設備的定義實例，按下回路所帶的第
一號手動消防啟動盤鍵的號鍵，控制器即可發出啟動“氣體啟動”所對應設備的命令。例圖
5-13 中，氣體滅火控制盤對應的“氣體啟動”控制點，接在控制器的第 3 回路，編碼為 19 號。
1.3.9 手動盤定義
為快速定義手動盤按鍵和查詢手動盤按鍵的定義內容，本控制器提供了“手動盤定義”功能。
選擇設備定義選擇菜單（如圖 5-5）中的第 2 項，則進入手動盤定義菜單，液晶屏如圖 5-14 所示。
圖 5-14
上圖中，“回路”代表手動盤所在的回路號；“盤號”代表欲進行定義的手動盤的盤號，為
01~04；“鍵號”為欲進行定義的手動盤的按鍵號，為 01~64。在圖 5-14 狀態下按“確認”鍵后，
在“被控設備”處顯示該手動盤按鍵已經定義設備的用戶編號及設備類型。
在進行手動盤定義過程中，可對鍵號、被控設備的內容進行更改。本控制器支持一個手動盤
按鍵定義多個被控設備，即在定義的過程中，輸入被控設備的用戶編號時可使用通配符“*”，用
其代替 0~9 之間的任何數字。
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
總線設備繼承定義
設備編號:03 回路 019 號
-------------------------------------
用戶編號:012099 號 37-氣體啟動
設備狀態:01
注釋信息: 一樓機房
補充編碼:010101
自動禁止
手動允許 噴灑禁止 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
手動盤設備定義
回路 01
盤號 01
鍵號 01
被控設備 010001號 消防廣播
自動禁止
手動允許 噴灑禁止 調試狀態
12
1.3.10 多線制盤定義
為快速定義多線制盤按鍵和查詢多線制盤按鍵的定義內容，本控制器提供了“多線制盤定義”
功能。選擇設備定義選擇菜單（如圖 5-5）中的第 3 項，則進入多線制盤定義菜單，液晶屏如圖
5-15 所示。
圖 5-15
每塊回路板可掛接 4 塊多線制盤，每塊多線制盤最多可以控制 14 路設備，輸入回路號，盤
號，鍵號后確認，該鍵原定義信息如用戶編號，注釋信息將會在相應位置顯示出來，用戶可以在
原定義基礎上進行修改，修改完成后確認保存。
注：0 號鍵為多線制盤鎖，設備類型為 62。
1.3.11 廣播/ 電話分區定義
選擇設備定義選擇菜單（如圖 5-5）中的第 4 項，則進入多線制盤定義菜單，液晶屏如圖 5-16
所示。
圖 5-16
每塊回路板可掛接 24 塊廣播/電話盤，廣播盤和電話盤采用統一編址的方式，例如：1 號盤
為廣播盤，2 號盤為電話盤，3 號盤為電話盤，4 號盤為廣播盤。
輸入回路號，盤號，鍵號后確認，該鍵原被控設備將會在相應位置顯示出來，用戶可以在原
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
多線制定義
設備編號: 回路號 01 盤號 01 鍵號 01
-------------------------------------
用戶編號:010001 號 03-點型感煙
設備狀態:01
注釋信息:3樓大廳東
自動禁止
手動允許 噴灑禁止 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
廣播/電話分區定義
設備編號: 回路號 01 盤號 01 鍵號 01
-------------------------------------
被控設備： 號
設備狀態： [0為廣播分區/1為電話分區]
自動禁止
手動允許 噴灑禁止 調試狀態
帶 格式 的: 字體顏色: 黑色
帶 格式 的: 字體顏色: 黑色
13
定義基礎上進行修改，修改完成后確認保存。設備狀態輸入 0 時，定義的是廣播盤，設備狀態輸
入為 1 時，定義的是電話盤。
1.3.12 本機二次碼定義
像其它設備一樣，控制器也有它自身的編碼，即本機二次碼．本機二次碼設置如圖 5-17 所
示。
圖 5-17
輸入本機二次碼和設備類型，設備類型為 39 號從機，確認后本機二次碼將被保存．
本機二次碼設定完成后，主電源故障，備用電源故障，聲光警報器故障，火警傳輸故障，
為 從機故障才能正確的指示出來，并能在網絡上傳遞．例如本機二次碼為 010001 從機，若該臺控
告 制器主電源故障則報告 010001 交流電源告 ，若備用電源故障則報告 010001 備用電源．若聲光警
告 報器故障則報告 010001 聲光警報．
1.4 自動聯動公式的編輯方法 自動聯動公式的編輯方法
現場設備主要是指接在控制器回路板無極性二總線上的設備，每個設備占一個編碼點，本系
統更大提供 20 個回路，每個回路有 242 個編碼點。這些設備包括火災探測器(如差定溫感溫探測
器、點型感煙探測器等)、輸入模塊(如消火栓模塊、水流指示器輸入接口模塊等)、輸入輸出模塊
（如防火閥模塊、消火栓泵控制模塊等）以及為用戶特殊安裝的防盜模塊等，另外我公司生產的
多線制控制盤、總線制氣體滅火控制盤、總線制電話主機等也可以接在總線上來實現統一監控。
1.4.1 聯動公式的格式
聯動公式是用來定義系統中報警設備與被控設備間聯動關系的邏輯表達式。當系統中的探測
設備報警或控制模塊的狀態發生變化時，控制器可按照這些邏輯表達式自動對被控設備執行“立
即啟動”或“延時啟動”操作。本系統聯動公式由等號分成前后兩部分，前面為條件，由用戶編
碼、設備類型及關系運算符組成；后面為將要聯動的設備，由用戶編碼、設備類型及延時啟動時
間組成。
例一 ：010011 03 + 020011 03 = 010012 13 00 010013 19 10
表示 示：當 010011 號點型感煙探測器或 020011 號點型感煙探測器報警時，010012 號訊響器
立即啟動，010013 號排煙機延時 10 秒啟動。
注意：
1）聯動公式中“＝”前后的設備都要求由用戶編碼和設備類型構成，類型不能缺省。
2）關系符號有“與”、“或”兩種，其中“+”代表“或”，“×”代表“與”。
3）“＝”后面的聯動設備的延時時間為 0~99 秒，不可缺省，若無延時需輸入“00”來表
示。
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
本機二次碼定義
本機二次碼:000001 號 39-從機
注釋信息：
自動禁止
手動允許 噴灑禁止 調試狀態
14
4）聯動公式中允許有通配符用“*”表示，用其代替 0~9 之間的任意數字。通配符既可
出現在公式的條件部分，也可出現在聯動部分用來合理簡化聯動公式。當其出現在條件部分
時，這樣一系列設備之間隱含“或”關系，例如 0*001315 即代表 ：01001315＋02001315＋
03001315＋04001315＋05001315＋06001315＋07001315＋08001315＋09001315＋00001315；
而在聯動部分則表示這樣一組設備。
5）聯動公式中允許使用因果一致通配符“&”。“&”符號的使用與“*”符號類似，用其
代替 0~9 之間的任何數字，但其替代含義與“*”不同，例如&&&*** 03 +&&&*** 02+&&&***
11 =&&&*** 13 00 代表：當某一區的任意點型感煙探測器、差定溫探測器或手動報警按鈕報
警時，同一區的任意訊響器設備立即聯動啟動，即當 121***03 設備報警時，121***13 設備
無延時啟動。
6）聯動公式中表示因果關系的等號可以是“=”也可以是“= =”，它們的區別僅在于啟
動控制方式中的自動設置為部分允許時，當前面的聯動條件成立時“= =”后面的設備聯動，
而“=”后面的設備不被聯動。
7）在一個聯動公式中只能有一處表示因果關系的等于。
1.4.2 聯動公式的編輯
按下“現場編程”鍵，屏幕提示輸入密碼，輸入正確的系統密碼后，進入現場編程菜單（如
圖 5-18），屏幕上出現兩種編程、聯動編程空間配置及初始化聯動編程空間四個選項。
按照被聯動設備的類型進行選擇（被聯動設備為氣體滅火設備選“2”，為常規設備選“1”）
后，屏幕出現聯動公式的編輯菜單（如圖 5-19）。
圖 5-18
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
聯動編程選擇
1.常規設備編程
2.氣體設備編程
3.聯動編程空間配置
4.初始化聯動編程空間
自動禁止 手動允許 噴灑允許 調試狀態
15
圖 5-19
” “新建”： 系統自動分配公式序號(如圖 5-20 所示)，輸入欲定義的聯動公式并“確認”后，
此條聯動公式存于存儲區末端。
圖 5-20
” “修改”：輸入要修改的公式序號，確認后控制器將此序號的聯動公式調出顯示，等待編輯
修改（如圖 5-21）。修改完成后，按“確認”鍵將修改后的聯動公式存儲，按“取消”鍵放棄
修改不予存儲。
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
常規設備聯動設置
1.新建
2.修改
3.刪除
或氣體設備
自動禁止 手動允許 噴灑允許 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
常規設備聯動設置
輸入新公式
或氣體設備
自動禁止 手動允許 噴灑允許 調試狀態
16
圖 5-21
” “刪除”：輸入要刪除的公式號并確認后，控制器顯示該序號的聯動公式，并提示是否進行
刪除操作（如圖 5-22），按“確認”鍵執行刪除，按“取消”鍵放棄刪除。
圖 5-22
” “公式查詢”：在系統待機狀態下，按“公式查詢”鍵，再選擇“常規設備聯動公式瀏覽”
或“氣體設備聯動公式瀏覽”，系統從 1 號公式開始顯示已存儲的聯動公式，每屏兩條，按 “ ＝
▽ ”
鍵可向后翻頁（如圖 5-23）。按下“確認”鍵，提示輸入顯示的聯動公式序號，輸入序號確認
后，從此號的聯動公式開始瀏覽顯示。
注意：
本系統設有聯動公式語法檢查功能，若輸入的聯動公式存在語法錯誤，在按下“確認”鍵
存儲時，系統將報告“輸入錯誤”不存儲，等待重新編輯。
進入“修改”狀態時，屏幕上的聯動公式為高亮顯示，此時若想對其局部進行修改，請先
按下“ △
＝ ”或“ ＝ ▽ ”鍵并將光標移至要修改的位置后，再進行相應的編輯工作。否則，高亮顯
示字符全部消失，控制器要求全部重新輸入。
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
常規設備聯動設置
請輸入刪除聯動公式號:0003
0003 12305803=12308812 00
確認刪除嗎?
自動禁止 手動允許 噴灑允許 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO.,LTD.
常規設備聯動設置
請輸入修改聯動公式號: 0001
自動禁止 手動允許 噴灑允許 調試狀態
12305803=12308812 00
17
聯動公式可以在任意位置添加空格，內容不受影響，但連續空格數不能超過兩個，否則將
刪除空格后面的部分。
圖 5-23
“聯動編程空間配置”：在圖 5-18 的屏幕下，選擇第三項可對聯動公式的空間配置進行查
尋（如圖 5-24），圖中各值均為聯動公式中的設備數。
“初始化聯動編程空間”：在圖 5-18 的屏幕下，選擇第四項，輸入相應級別的密碼后，可初
始化控制器的聯動編程空間，刪除所有的聯動公式。
圖 5-24
1.4.3 氣體滅火設備的聯動編程
1 1 ）對氣體滅火設備的控制
考慮到氣體滅火設備的重要性，本控制器對氣體滅火設備提供了特殊控制方式，以防止由于
各種原因造成的誤啟動導致的人員傷亡和財物損失。本控制器對氣體滅火設備控制采用的是總線
制方式，這種控制方式的實現需通過氣體滅火控制盤來完成。下面就針對此項內容做一下說明：
氣體滅火控制盤對氣體滅火設備的控制采用的是總線方式。對于每一個氣體滅火控制區，氣
瀏覽聯動公式
0003 12305803=123088 12 00
0004 123
No 0004 12305703X12305701=12301*13 00
瀏覽聯動公式
0005 16305803=16308812 00
0006 16305703?16305701=16301*13 00
No 0006 16305703X16305701=16301*13 00
按 ＝
▽ 鍵
按 △
＝ 鍵
。
GST5000 V*.**
GULF SECURITY TECH CO., LTD
聯動編程空間配置
聯動空間 已用部分 可用部分
常規編程 0011 4789
氣體編程 0005 1575
自動禁止 手動允許 噴灑允許 調試狀態
18
體滅火控制盤提供一個啟動點和一個停動點，要實現本控制器為氣體滅火設備提供的手動和自動
控制功能，必須在控制器上將氣體滅火控制盤上的啟動點和停動點定義為“氣體啟動”（37）、“氣
體停動”（38）兩種類型。
2 2 ）氣體滅火設備的聯動編程
本控制器要求對氣體滅火設備單獨編程，聯動公式的格式及編輯方式均與一般設備聯動編程
相同。
在自動聯動方式下，控制器將氣體滅火設備聯動公式的延時時間強制設定為 0 秒，即控制器
在檢查邏輯符合后，便向氣體滅火控制盤發出命令，而由現場的氣體滅火控制盤進行延時，延時
結束后發出啟動命令。
3 3 ）氣體滅 火設備聯動編程舉例
假設氣體滅火控制盤一個氣體滅火分區的啟動控制點的編碼定義為 030021 37 氣體啟動；
110006 03 點型感煙和 110007 02 電子差定溫感溫探測器均產生報警或現場緊急啟動按鈕 030012
55 被按下，為氣體噴灑啟動的聯動條件。
在氣體聯動編程的狀態下輸入如下聯動公式：
11000603 ×11000702 ＋03001255=03002137 00
當滿足以上邏輯條件時，就可以實現對氣體滅火設備的自動聯動功能。
1.5 打印方式設置 式設置
按下“打印控制”鍵，液晶屏顯示設置打印方式菜單 (如圖 5-25 所示)：
圖 5-25
在“關閉打印機”的狀態下，系統不打印任何信息。
在“選擇打印”的狀態下，用戶可在記錄檢查時有選擇的打印一些必要的信息。
在“即時信息打印”的狀態下，打印機即時打印系統中發生的新信息，同時也可實現“選擇
打印”功能。
在“即時火警打印”的狀態下，打印機即時打印系統中發生的新火警信息，同時也可實現“選
擇打印”功能。
1.6 啟動方式設置 啟動方式設置
按下“啟動控制”鍵，調出啟動方式菜單(如圖 5-26 所示)，可按“ △
＝ ”、“ ＝ ▽ ”鍵選擇相應方
式，按“確認”鍵存儲，系統即工作在所選的狀態下。
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
設置打印方式
1.關閉打印機
2.選擇打印
3.即時信息打印
4.即時火警打印
自動禁止 手動允許 噴灑允許 調試狀態
19
圖 5-26
說明：
手動方式是指通過主控鍵盤或手動消防啟動盤對聯動設備進行啟動和停動的操作，手動允許
時，面板上的“手動允許”燈點亮。
自動方式是指滿足聯動條件后，系統自動進行的聯動操作，其包括不允許、部分允許、全部
允許三種方式。部分自動允許和全部自動允許時，面板上的“自動允許”燈亮。部分自動允許只
允許聯動公式中含有“= =”的聯動公式參加聯動。
提示方式是指在滿足聯動條件后,而自動方式不允許時,手動盤的指示燈將閃爍提示。其選擇
方式包括“提示所有聯動公式”、“只提示含‘= =’的公式”以及“沒有提示”三種方式。
1.7 氣體噴灑允許控制設置設備 氣體噴灑允許控制設置設備
按下“噴灑控制”鍵，輸入氣體噴灑控制密碼或系統密碼，屏幕下方提示確認將要改變的控
制狀態（如圖 5-27），按“確認”鍵控制器的控制狀態改變，按“取消”鍵保持原狀態不變。在
氣體噴灑允許狀態，“噴灑允許”燈亮，氣體滅火設備才可以被手動啟動和自動聯動。否則啟動
氣體滅火設備的聯動條件成立后，只有“噴灑請求”燈亮，而氣體滅火設備不會被啟動。
1.8 預警功能設置 預警功能設置
本控制器提供預警功能，使用預警功能可以有效的減少在惡劣環境下誤報警。
圖 5-27
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
請確認禁止氣體噴灑
自動禁止 手動允許 噴灑允許 調試狀態
GST5000 V*.**
GULF SECURITY TECH CO., LTD.
設置啟動方式
手動方式： 允許
自動方式： 全部自動
提示方式： 無
或不允許、
部分自動
自動禁止 手動允許 噴灑允許 調試狀態
20
控制器在預警功能允許時：
? 當控制器探測到某一只探測器的火警信號，控制器報預警，控制器發出火警聲音，但不
聯動火警輸出及外部被控設備；
? 在預警發生 5 分鐘內，如控制器又檢測到預先要求的其他探測器的火警信號，則控制器
進入火災報警狀態，聯動火警輸出和外部被控設備；
? 在預警發生５分鐘后，控制器沒有檢測到預先要求其他探測器的火警信號，則對發生首
次發生火警的探測器復位，系統清除預警信息。
用戶在待機狀態下按“系統設置”按鍵，進入“系統設置”菜單（如圖 5-2）在“系統設
置”菜單里選擇第 6 項“預警功能設置”如圖 5-28a，再選“1”進入預警功能禁止/允許設置，
如圖 5-28b。
圖 5-28a
圖 5-28b
按任意鍵 將在“預警功能禁止”和“預警功能允許”之間選擇，選定后按“確認”鍵
保存預警功能設置，退出該界面。
用戶可以根據現場實際情況對探測器進行預警關聯設置，如圖5-28a，選擇“2.探測器設置”
進入如圖5-29所示界面。
.
GST5000 V*.**
GULF SECURITY TECH CO., LTD
1. 預警功能禁止/允許設置
2. 探測器設置
自動禁止 手動允許 噴灑允許 調試狀態
.
GST5000 V*.**
GULF SECURITY TECH CO., LTD
預警功能禁止/允許設置
1. 預警功能禁止
2. 預警功能允許
自動禁止 手動允許 噴灑允許 調試狀態
21
圖5-29
控制器可以設定最多32條預警關聯公式，圖5-29中顯示的公式意義為：若系統檢測到了
010001點型感煙探測器（或010002點型感煙探測器）發出一條火警信號，則系統將進入預警狀態，
揚聲器發出火警音響，但不激活聯動輸出。屏幕顯示如圖5-30。
圖5-30
若在檢測到010001點型感煙探測器火警5分鐘之內，系統又檢測到010002點型感煙探測器火警，
則系統進入火警狀態，并激活聯動輸出，屏幕顯示如圖5-31。否則將系統對010001點型感煙探測
器復位，并清除預警信息。
.
GST5000 V*.**
GULF SECURITY TECH CO., LTD
預警關聯設置
輸入關聯公式號:01
-------------------------------------------------------
[01000103 ]與[01000203]預警關聯
自動禁止 手動允許 噴灑允許 調試狀態
共3次
首警信息 010121 點型感煙 一樓大廳01房間
共3次
共2次
[預 警] 總數:001
001 11:10 010001 點型感煙 一樓大廳01房間
自動禁止 手動允許 噴灑允許 調試狀態
無聯動信息
22
圖5-31
1.9 聲光警報器 聲光警報器/火警傳輸聯動設置 火警傳輸聯動設置
系統針對聲光警報器和火警傳輸設備提供了兩種聯動啟動方式：
? 火警直接啟動：系統發生火警信息時，聲光警報直接起動，火警傳輸設備立即啟動，傳
遞火警信息．
? 按照聯動公式啟動：系統發生火警時，聲光警報器和火警傳輸設備按照預先設定好的聯
動關系啟動．
聲光警報器/火警傳輸聯動設置方式：在待機狀態下，按“系統設置”按鍵，在“系統設置”
菜單中選“7”進入如圖5-32所示。
圖5-32
按任意鍵 將在“火警直接啟動”和“按照聯動公式啟動”之間選擇，選定后按“確認”
鍵保存設置，退出該界面。
以上內容是北京智淼消防工程改造公司發布，剽竊一律刪除。http://www.www.copperuskee.com/ 北京消防工程公司擁有專業的安裝團隊及一級消防施工資質；從事消防器材工程設計、安裝、改造、維修、檢測,歡迎來電咨詢,咨詢熱線：18910580194,北京消防改造安裝網址：http://www.www.copperuskee.com/；
蘇公網安備32058102002162號
