2.1控制器結構及配置方式概述
GST9000系列控制器的典型配置包括：一臺控制器主機、二塊手動消防啟動盤、一塊多線制控制盤、一塊智能電源盤及主機電源、兩組蓄電池等。其中控制器主機包括：主板、母板、轉換板、回路板、485通訊板、232通訊板、火警傳輸接口板和DC-DC變換模塊。本控制器集報警、聯動功能于一體，通過總線、多線的控制不但能完成報警、一般消防設備的啟/?？刂频裙δ埽⒛軐崿F對重要消防設備的控制。

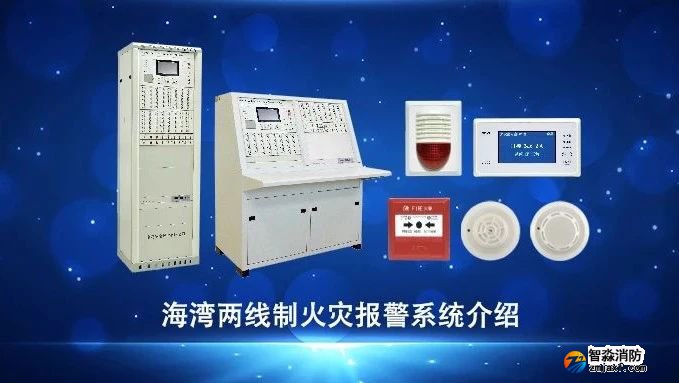

JB-QG/QT-GST9000采用柜式和琴臺式結構，控制器最多支持58個總線回路共計14000個總線制報警聯動控制點，配接GST-LD-D02智能電源盤提供聯動24V電源。
GST9000控制器外觀示意圖及內部結構圖如圖2-1~2-5所示，具體的內部連接線見“附錄五 整機內部接線示意圖”）。
圖2-1
上圖說明:
① 主機
②智能手動消防啟動盤
③多線制控制盤
④智能電源盤
⑤ 封板（可按需配置單元）
圖2-2
上圖說明：
① 主機
②智能電源盤
③智能手動消防啟動盤
④多線制控制盤
2.1.1內部結構及連接線示意
控制器內部結構圖如圖2-3所示，具體的內部連接線見“附錄五 整機內部接線示意圖”。
圖2-3
圖2-4
圖2-5
上圖2-4、2-5說明:
①智能手動消防啟動盤 ②14路多線制控制盤 ③顯示及操作部分
④控制箱 ⑤智能電源盤 ⑥濾波器
⑦蓄電池 ⑧電源部分
2.2GST9000控制器主機結構說明
2.2.1按鍵及面板設置說明（以JB-QG-GST9000控制器為例）
主控面板分：液晶屏、指示燈區、鍵盤區及打印機四部分（如圖2-6）。
圖2-6
指示燈及按鍵說明：
?火警燈：紅色，此燈亮表示控制器檢測到外接探測器或手動報警按鈕處于火警狀態，具體信息見液晶顯示?；鹁懦髲臀豢刂破?，此燈熄滅。
?預警燈：紅色，在預警允許狀態下，控制器檢測到外接探測器處于報警狀態時，此燈亮，具體信息見液晶顯示。預警轉為火警或預警清除或復位控制器此燈熄滅。
?監管燈：紅色，此燈亮表示控制器檢測到了外部設備的監管信號，系統處于監管狀態。復位控制器后此燈熄滅。
?屏蔽燈：黃色，當外部設備（探測器、模塊或火災顯示盤、本機警報器）發生故障時，可將它屏蔽掉，待修理或更換后，再利用取消屏蔽功能將設備恢復。有屏蔽設備存在時此燈亮。
?警報器啟動燈：紅色，有警報器處于啟動狀態時，此燈點亮，當停動警報器或警報器消音后，此燈熄滅。
?火警傳輸動作/反饋：紅色，當系統中有火警信息傳輸時，該燈閃亮，當接收到火警傳輸設備的反饋信號后該燈常亮；有新的火警信息傳輸時，該燈再次閃亮。該燈可反映信息傳輸的最新狀態。
?工作燈：綠色，當控制器工作時，此燈點亮。
?主電工作燈：綠色，當控制器由AC220V電源供電工作時，此燈點亮。
?備電工作燈：綠色，當控制器由備電供電工作時，此燈點亮。
?調試狀態燈：綠色，當控制器處于調試狀態時，此燈點亮。
?自檢燈：黃色，當系統中有設備處于自檢狀態時，此燈點亮。
?警報器消音燈：黃色，當控制器發出警報音響時，按“警報器消音/啟動”鍵該燈點亮，警報器終止發出警報。如再次按下“警報器消音/啟動”鍵或有新的警報發生時，警報器消音指示燈熄滅，同時警報器再次發出警報聲。
?啟動燈：紅色，當控制器發出啟動命令后，該燈常亮；當發出啟動命令后在10s內未收到要求的反饋信號，該燈閃亮；復位控制器后，此燈熄滅。
?延時燈：紅色，此燈亮表示系統中存在延時啟動的設備，具體信息見液晶顯示。延時結束或復位控制器后，此燈熄滅。
?反饋燈：紅色，此燈亮表示控制器接收到外接設備的反饋信息，具體信息見液晶顯示。復位控制器后，此燈熄滅。
?自動允許燈：綠色，此燈常亮表示系統處于全部允許狀態；此燈閃亮表示系統處于部分允許狀態；此燈熄滅表示系統處于自動禁止狀態。
?噴灑允許燈：綠色，此燈亮表示控制器處于噴灑允許狀態，氣體滅火設備可以被手動啟動或自動聯動；此燈滅表示控制器處于噴灑禁止狀態，氣體滅火設備不能被手動啟動或自動聯動。
?噴灑請求燈：紅色，當系統中有氣體滅火設備處于延時啟動階段時，此燈點亮，當控制器向氣體滅火設備發出啟動命令后，此燈熄滅。
?噴灑啟動燈：紅色，此燈亮表示控制器已向氣體滅火設備發出啟動命令。
?氣體噴灑燈：紅色，此燈亮表示控制器接收到氣體滅火設備反饋信號。
?故障燈：黃色，此燈亮表示控制器檢測到外部設備（探測器、模塊或火災顯示盤）有故障，或控制器本身出現故障，具體信息見液晶顯示。故障排除后，按“復位”鍵此燈熄滅。
?系統故障燈：黃色，當系統存儲器發生故障或系統程序無法正常運行時，此燈點亮，以提示用戶立即對控制器進行修復。
?聲光警報器故障燈：黃色，當系統中有聲光警報器處于故障狀態時，此燈點亮。
?聲光警報器屏蔽燈：黃色，當系統中存在被屏蔽的聲光警報器時，此燈點亮。
?火警傳輸故障/屏蔽燈：黃色，當系統中的火警傳輸設備發生故障時，該燈閃亮，若火警傳輸設備被屏蔽，則該燈保持常亮。
各操作鍵功能見第三部分《系統應用》。
2.2.2控制器主機內部結構說明
主機分為操作顯示部分、控制部分兩個單元，兩者之間通過導線相連。
1）主機操作顯示部分及控制部分結構如圖2-7所示。
圖2-7
上圖接線說明：
⑴背光、打印機5V：兩根，液晶背光、打印機工作電源線。
⑵主板5V：兩根，主板工作電源線。
⑶打印機數據線：26P扁平信號線。
⑷鍵盤并行數據線：10P扁平信號線。
⑸燈板5V：兩根，燈板工作電源線。
⑹燈板數據線：10P扁平信號線。
⑺鍵盤掃描線：20P扁平信號線。
⑻觸屏數據線：4線柔性電纜。
⑼液晶背光：兩根，驅動液晶背光照明電源線。注意：此線為高壓！
⑽液晶數據線：34線專用液晶數據電纜。
⑾轉換板數據線：16P扁平信號線。
⑿24V電源線：兩根，主板工作電源線。
2）回路板、通訊板（232、485）、轉換板結構說明如圖2-8所示。
圖2-8
每個回路板及通訊板上均設有1個代表個位的十進制編碼開關和代表十位的插針設置開關，
其中短路塊短路插針設置開關的第1和第2 針表示“0”，短路第2和第3 針表示
“1”， 短路第3和第4 針表示“2”。
圖例：回路板短路插針設置開關十位為0、編碼開關個位為1，則回路號為1號，第二回路號為2號。
3）DC-DC變換模塊結構如圖2-9所示。
圖2-9
4）GST9000控制器母板結構說明如圖2-10所示。
圖2-10
母板安裝在主機控制部分的底部，通過端子與DC-DC變換模塊相連。母板上有十個通道插槽，可分別插主板、回路板、通訊板。本控制器最多可擴展為四個母板箱。
并行數據總線：用于系統的擴展
通道槽：插主板、回路板、通訊板
XP3：與DC-DC變換模塊相連
ZAn、ZBn（n=1～20）：1～10通道的信號總線端子
注意：當DC-DC變換模塊的開關關閉時，總線控制24V并未關斷，如需插拔主機箱內的線路板，請務必先關閉主、備電電源。
2.3智能消防啟動盤結構說明
柜式、琴臺式GST9000控制器的智能手動消防啟動盤的結構和功能相同，并可以根據需要擴展智能手動消防啟動盤。
GST-LD-SD128智能手動消防啟動盤的外觀示意圖如圖2-11。每塊手動盤的每一單元均有一個按鍵、兩只指示燈和一個標簽。其中，按鍵為啟/?？刂奇I，如按下某一單元的控制鍵，則該單元的命令燈亮（紅色），并有控制命令發出，如被控設備響應，則回答燈亮（紅色）。用戶可將各按鍵所對應的設備名稱書寫在設備標簽上面，然后與膜片一同固定在手動盤上。
圖2-11
控制器每塊回路板最多可接2塊GST-LD-SD128智能手動消防啟動盤，手動盤之間可通過控制板的XS1用10P排線兩兩對應連接。將控制板插針X1用短路塊將“1”端短接，該手動盤為1、2號手動盤；將控制板插針X1用短路塊將“2”端短接，該手動盤為3、4號手動盤。
2.4GST9000控制器電源系統說明
GST9000控制器電源配置包括主、備電兩部分，包括主機電源、變壓器、蓄電池、智能電源盤等如圖2-12所示。
主機電源各端子說明如圖2-13所示。主、備電電壓為：
主電：AC 220V（5A）電壓變化范圍 ＋10%～－15%
備電：12V24Ah閥密鉛酸蓄電池（2只）
圖2-12
圖2-13
2.5GST-LD-D02智能電源盤結構說明
1）面板說明如圖2-14所示。
圖2-14
指示燈與按鍵說明：
?顯示窗口分別顯示當前輸出電壓及輸出電流值。
?工作指示燈：綠色，在主電接通時點亮。
?主電故障燈：黃色，主電電壓大于AC260V或低于AC160V時，主電故障燈點亮，同時蜂鳴器發出報警聲。
?備電故障燈：黃色，備電電壓低于DC19V、高于DC28V時，備電故障燈點亮，同時蜂鳴器發出報警聲。
?輸出故障燈：黃色，當發生短路、斷路或輸出電流大于8A時，輸出故障燈點亮，同時蜂鳴器發出報警聲。
?消音鍵：在報警狀態下，按下“消音”鍵可中止故障音響，但再次發生故障時，仍應有聲音報警。
?自檢鍵：在監控狀態下，“自檢” 鍵為“自檢”鍵，按下后電源盤自動對顯示元件進行檢查。在故障狀態下，按下“自檢”鍵，可將故障排除，清除故障顯示及故障警報音響。
2）背面結構及接線端子說明如圖2-15所示。
圖2-15
上圖說明：
?主電開關：使交流主電投入使用。
?備電開關：使備電投入使用。
?+、-：備電輸入。
?+24V、GND（主輸出）：DC24V主輸出。
?+24V、GND（內部使用）：DC24V多線制電源輸出。
?220V電源插座：交流220V電源輸入（包括機殼保護地線）。
2.6控制器對外接線端子說明
控制器外接端子如圖2-16所示。
圖2-16
其中：
A、B：連接火災顯示盤的通訊總線端子；
ZN-1、ZN-2（N=1~58）：探測器總線（無極性）；
S+，S-：火災報警輸出端子（可設置為無源常開、無源常閉和有源輸出）；
RXD、TXD、GND：連接彩色CRT系統的接線端子；
A、B：連接其它各類控制器的通訊總線端子；
CN+、CN-（N=1~14）：多線制控制輸出端子；
+24V、GND：DC24V、6A供電電源輸出端子；
L、G、N：交流220V接線端子及機柜保護接地線端子。
