北京消防水泵反饋信號爭論分析

一、相關規定

1《火災自動報警系統設計規范》GB50116-2013

　　4.2.1 條文說明以前通常使用噴淋消防泵的啟動信號作為系統的聯動反饋信號，該信號取自供水泵主回路接觸器輔助接點，這種設計的缺點是如果供水泵電動機出現故障，供水泵雖未啟功，但反饋信號表示己經啟動了。而反饋信號取自干管水流指示器，則能真實地反映噴淋消防泵的工作狀態。

2《民用建筑電氣設計標準》GB51348-2019

　　13.4.1滅火設施的聯動控制設計應符合下列規定：

　　1 消火栓滅火系統的控制應符合下列要求：

　　4）顯示功能，用控制回路接觸器輔助動合觸點或消火栓泵出口干管的流量開關信號作為消火栓泵的工作狀態顯示，用控制回路熱繼電器動作信號或消火栓泵出口干管的流量開關（水系統設置時）信號作為故障狀態顯示。

　　2 濕式自動噴水滅火系統的控制應符合下列要求：

　　5）顯示功能，用控制回路接觸器輔助動合觸點作為噴淋消防泵的工作狀態顯示，用控制回路熱繼電器動作信號或噴淋消防泵出口干管的流量開關信號作為故障狀態顯示。

二、爭論分析

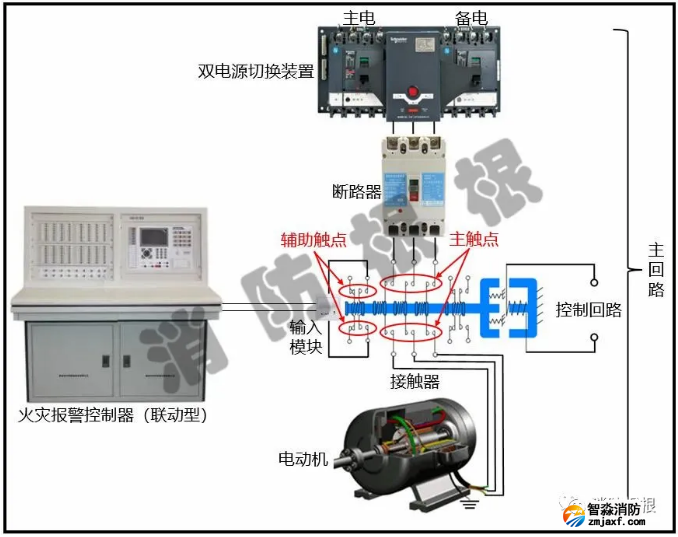

　　1、如上圖所示，目前絕大部分消防水泵動作反饋信號取自接觸器的輔助觸點，如果出現消防電源故障或電動機故障或消防水泵銹蝕卡死等現象，即使接觸器動作，也是無法正常供水的，但是此時已經反饋了信號，這就是“假反饋”，故存在爭論。

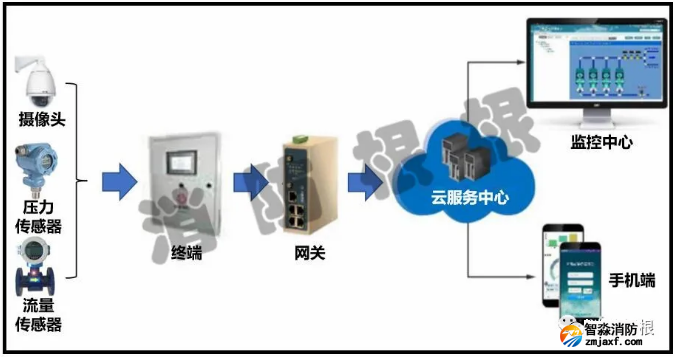

　　2、想要解決上面的問題，可以引入“智慧消防”的概念，在消防水泵出水管上設置壓力、流量傳感器，實時監測水流壓力、流量，真正反應水流動的情況，這才是“真反饋”。在此基礎上，還可以增加葉輪監測裝置，監視葉輪方向、轉速等。

　　3、除消防水泵以外，消防風機等也可以借鑒此做法。
