自動噴水滅火系統的管子施工要求

自動噴水滅火系統管材應根據北京消防工程公司的設計要求選用，一般采用鍍鋅鋼管及管件，當管子公稱直徑小于或等于100mm時，應采用螺紋連接;當管子公稱直徑大于100mm時，可采用法蘭連接和焊接，焊口內外表面場作好防腐。

　　干管安裝：

　　噴灑干管用法蘭連接，每根配管長度不宜超過6m，直管段可把幾根連接在一起使用倒鏈安裝，但不宜過長。也可調直后編號依順序安裝，吊裝時應先吊起管道一端，待穩定后再吊起另一端。

　　管道連接緊固法蘭時，檢查法蘭端面是否干凈。采用3～5mm的橡膠墊片。法蘭螺栓的規格應符合規定。緊固螺栓應先緊固最不利點，然后依次對稱緊固。法蘭接口應安裝在易拆裝的位置。水平安裝管道的卡架一般以吊架為主，每段干管應設1個防晃支架。管道改變方向時，應增設防晃支架。

　　立管暗裝在豎井內時，在管井內預埋鐵件上安裝卡架固定，安裝位置距地面或樓面距離宜為1.5～1.5m，層高超過5m應增設支架。

　　支管安裝：

　　管道的分支預留口在吊裝前應先預制好。絲接的采用三通定位預留口。焊接可在干管上開口，焊上熟鐵管箍。所有預留口均加好臨時堵板。

　　當管道變徑時，宜采用異徑接頭。在管道彎頭處不得采用補心。當需要采用補心時，三通上可用1個，四通上不應超過2個。

　　配水支管上每一直管段，相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，當噴頭三間距離小于1.8m時可隔段設置，但吊架的間距不宜大于3.6m。每一配水支管宜設一個防晃支架。管道支吊架的安裝位置不應防礙噴頭的噴水效果。

　　水壓試驗：

　　噴灑管道水壓試驗可分層分段進行，上水時最高點要有排氣裝置，高低點各裝一塊壓力表，上滿水后檢查管路有無泄漏，如有法蘭、閥門等部位泄漏，應在加壓前緊固，升壓后再出現泄漏時做好標記，卸壓后處理。必要時泄水處理。

　　水壓試驗壓力應根據工作壓力確定。當系統工作壓力等于或小于1MPa時，試驗壓力采用1.4MPa;當系統工作壓力大于1MPa時，試驗壓力采用工作壓力再加0.4MPa.試壓時穩壓30min，目測管網應無泄漏和變形，且壓力降不大于0.05MPa.試壓合格后及時辦理驗收手續。冬季試水壓，環境溫度不得低于+5℃，若低于+5℃應采取防凍措施。

消防小知識

　　沖洗：

　　噴灑管道試壓完可連續做沖洗工作。沖洗時應確保管內有足夠的水流量。排水管道應與排水系統可靠連接，其排放應暢通和安全。管網沖洗時應連續進行，當出口處水的顏色，透明度與入水口的顏色基本一至時方可結束。管網沖洗的水流方向應與滅火時管網的水流方向一致。沖洗合格后應將管內的水排除干凈并及時辦理驗收手續。

　　當現場不能滿足上水流量及排水條件時，應結合現場情況與設計協商解決。

　　管道安裝前應校直管子并清除內部雜物，停止安裝時已安裝的管道敞口應封堵好。如需在鍍鋅管上開孔焊接時應提前預制，必要時管道兩端采用法蘭活接，焊接后做完清理防腐再安裝。嚴禁在已安裝好的鍍鋅管道上開孔施焊。管道穿過伸縮縫時應設置柔性短管，管道水平安裝宜設0.002～0.005的坡度，坡向泄水裝置。北京消防改造維修

　　自動噴水滅火系統的管子公稱直徑≤10cm時，應用螺紋連接;其他用焊接或法蘭連接。噴頭布置的水平距離應根據火災危險等級確定。報警閥組安裝應先安裝水源控制閥、報警閥，在進行報警閥 輔助管道的連接。水力警鈴應安裝在公共通道或值班室附近外墻上，應方便檢修。

　　系統組件及噴灑頭安裝：

　　水流指示器安裝：一般安裝在每層或某區域的分支干管上。水流指示器前后應保持有5倍安裝管徑長度的直管段，安裝時應水平立裝，注意水流方向與指示的箭頭方向保持一致，安裝后的水流指示器漿片，膜片應動作靈活，不應與管壁發生碰擦。

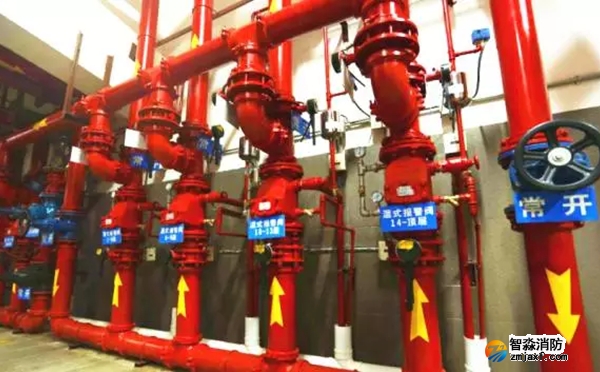

　　報警閥配件安裝：報警閥配件一般包括壓力表、壓力開關、延時器、過濾器、水力警鈴、泄水管等。應嚴格按照說明書或安裝圖冊進行安裝。水力警鈴應安裝在公共通道或值班室附近的外墻上，且應安裝檢修測試用的閥門。水力警鈴與報警閥的連接應采用鍍鋅鋼管，當公稱直徑為15mm時，長度不應大于6m;當公稱直徑為20mm時，其長度不應大于20m。安裝后的水力警鈴啟動壓力不應小于0.5MPa。

　　噴灑頭安裝：噴灑頭一般在吊頂板裝完后進行安裝，安裝時應采用專用扳手。安裝在易受機械損傷處的噴頭，應加設防護罩。噴灑頭絲扣填料應采用聚四氟乙烯帶。節流裝置安裝：節流裝置應安裝在公稱直徑不小于50mm的水平管段上;減壓孔板應安裝在管道內水流轉彎處下游一側的直管上，且與轉彎處的距離不應小于管子公稱直徑的2倍。
