給排水（消防）施工圖審查要點

作為一名專業的給排水工程師，不僅僅需要有繪圖與識圖能力，施工圖審圖也是必不可少的一項技能，而你對施工圖審圖又有哪些技巧方法呢？跟隨小編一起來看看建筑給排水施工圖審查要點都有哪些？



其實，施工圖會審是一項極為細致的技術工作.其綜合性很強。要審核好圖紙.除了審圖者認真看圖外，還與審圖者自身素質有關。



審圖者的綜合素質，包括對設計圖看圖能力；對各相關設計、施工規范的理解和認識；對施工工藝和施工方法現場經驗的積累；對建筑、結構的認識；對給排水專業相關邊緣專業的認識；對建筑設備的交叉施工及各種管道綜合布置的避讓的處理。



哇，作為一名施工圖審查者，需要這么多素質能力呢，你怕了嗎？反正我是沒有怕的。我有訣竅，跟我一起來學吧。

只要我們在工程實踐中不斷地提高以下幾點知識和技能，就一定能提高審圖水平，更多預見性地解決施工圖中存在的問題確保工程質量。



現將建筑給排水、消防、人防工程供水系統審圖的幾個大原則和按圖紙目錄分述的要點介紹如下。



01





審圖的原則



(1)設計是否符合國家有關技術政策和標準規范及《建筑工程設計文件》編制深度的規定。

(2)圖紙資料是否齊全.能否滿足施工需要。

(3)設計是否合理.有無遺漏。圖紙中的標注有無錯誤。有關管道編號、設備型號是否完整無誤。有關部位的標高、坡度、坐標位置是否正確。材料名稱、規格型號、數量是否正確完整。

(4)設計說明及設計圖中的技術要求是否明確。設計是否符合企業施工技術裝備條件。如需要采用特殊措施時.技術上有無困難.能否保證施工質量和施工安全。

(5)設計意圖、工程特點、設備設施及其控制工藝流程.工藝要求是否明確。各部分設計是否明確.是否符合工藝流程和施工工藝要求。

(6)管道安裝位置是否美觀和使用方便。

(7)管道、組件、設備的技術特性，如工作壓力、溫度、介質是否清楚。

(8)對固定、防振、保溫、防腐、隔熱部位及采用的方法、材料、施工技術要求及漆色規定是否明確。

(9)需要采用特殊施工方法、施工手段、施工機具的部位要求和作法是否明確。

(10)有無特殊材料要求，其規格、品種、數量能否滿足要求，有無材料代用的可能性。



02





審圖要點總說明



  (1)設計說明應包括設計依據、設計范圍，給排水、消防各個系統扼要的敘述，管材及接口、閥門及閥件、管道敷設、管道試壓、防腐汕漆、管道及設備保溫等內容。

(2)主要設備、材料表中的水泵、水處理設備、水加熱設備、冷卻塔、消防設施、衛生器具等的造型是否安全合理。

(3)管道、設備的防隔振、消聲、防水錘、防膨脹、防伸縮沉降、防污染、防露、防凍、放氣泄水、固定、保溫、檢查、維護等是否采取有效合理的措施。

(4)是否按消防規范的要求設置了相應的消火栓、自動噴水滅火、氣體滅火、水噴霧滅火、滅火器等系統和設施，消防水量計算是否合理。

(5)是否選用了淘汰產品。

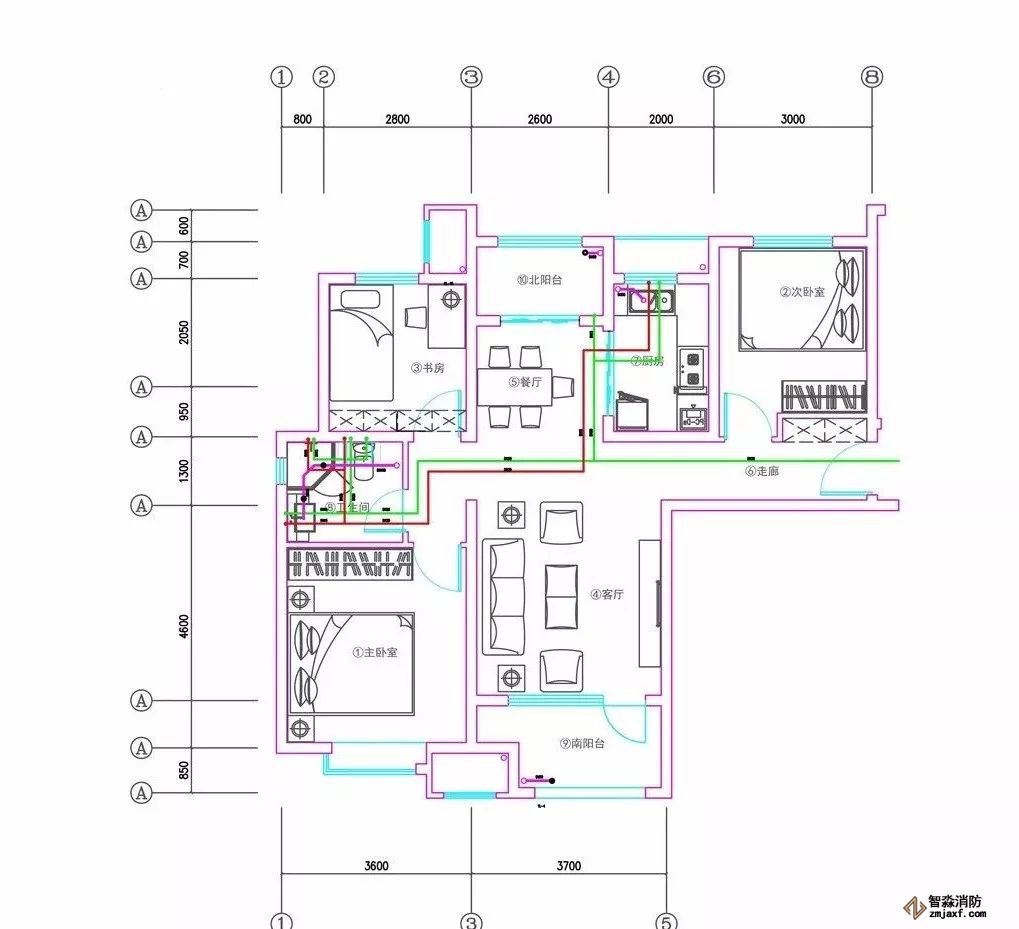

給排水平面圖





(1)生活水池、水箱是否為獨立的結構型式。

(2)給水管道與水加熱設備及可能引起回流的衛生設備的連接是否有防止回流污染的措施。

(3)生活給水泵房的位置是否避開了有防振或有安靜要求的房間。水泵機組，吸、壓水管支架及機房墻體頂板是否采取了隔振或消聲措施。

(4)有無廁所.盥洗室布置在餐廳、食品加工、儀器儲存及變配電等有嚴格衛生要求用房的上層。

(5)地下污水泵井是否設置密封井蓋和通氣管。

(6)選用的水加熱設備及其布置、敷設是否考慮了檢修要求。

(7)管道的布置、敷設是否滿足規范要求。

水消防、人防部分平面圖



(1)建筑物內不同用房或公共場所滅火設施的選擇是否恰當，有無遺漏的地方。

(2)消防水池、高位水箱及消防水泵房是否滿足規范要求。

(3)消火栓及自動噴灑頭、水泵接合器的布置是否滿足規范要求。

(4)需要水幕分區或配合防火卷簾分區處是否按規范要求設置了相應的水幕設施。

(5)消防電梯是否設置了排水設施。

(6)寒冷地區.無采暖地下車庫有結凍可能的水消防管道是否有合理可行的防凍措施。

(7)滅火器的造型與布置是否滿足規范要求。

(8)當有人或防空地下室時.給排水設計應符合人防設計有關規范及當地人防主管部門的要求。

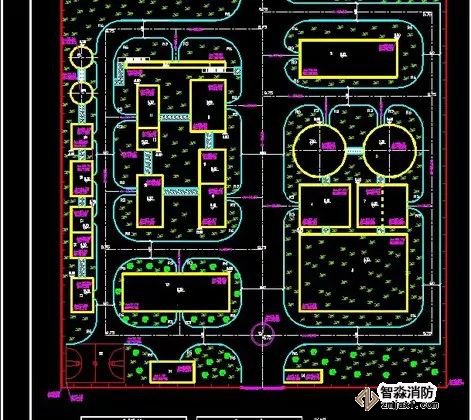

總平面圖





(1)消防專用或生活共用的室外給水管是否按規范要求連成環狀管網.室外消火栓、水泵接合器的布置是否符合規范的要求。

(2)入市政污,雨水管接合井的管徑、標高是否合適。

(3)化糞池、污水池等與埋地生活用水儲水池的距離是否不小于10m.當不滿足時.是否采取了防止污染生活用水儲水池水質的有效措施。

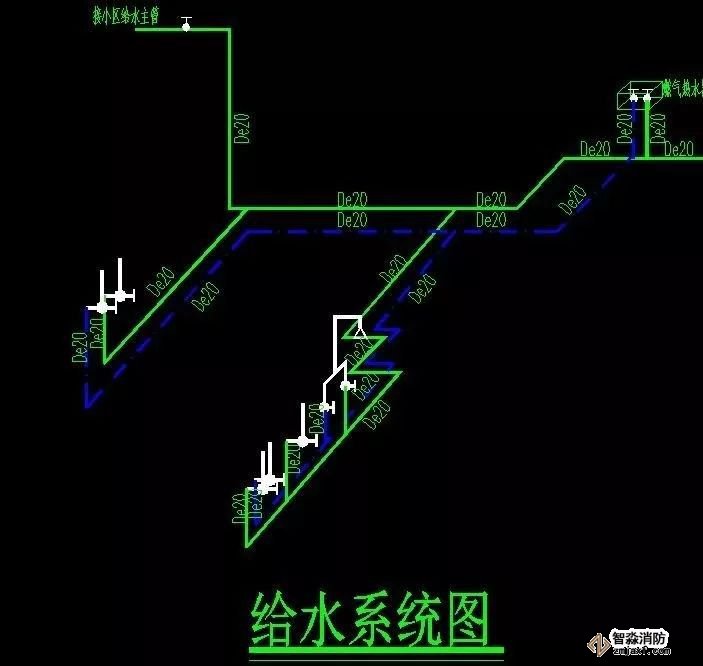

給水系統圖







(1)高層、低層建筑的給水區是否符合規范要求，最不利用水處的水壓能否得到保證。

(2)給水管道的連接是否存在回流污染問題。

(3)水池、水箱至生活飲用水點的供水管上是否按規定采取了安全可靠的一次防污染措施。

(4)按規定需設中水的項日，是否設置了中水處理與供水系統，中水水量是否平衡。

熱水系統





(1)熱水供水分區是否與給水分區一致，熱水供水壓力能否與冷水壓力平衡，（單獨使用冷水或熱水者除外)。

(2)其中熱水供應系統是否設置了有效的循環系統，高層建筑的熱水系統采用減壓閥分區時能否保證各區循環系統的正常工作。

(3)公共浴室是否設有水溫穩定和節水措施。

(4)系統上是否設有防膨脹泄壓用的安全閥，膨脹管(或膨脹罐)，伸縮節，固定支架等附件。是否設有防止和減緩管道和設備結垢、銹蝕的裝置。

排水系統





(1)排水系統是否采用了雨、污分流;雨水斗及其布置是否符合要求。

(2)污水立管底部的排水橫管的連接是否滿足規范要求.或采取單獨出戶的措施。

(3)水管是否按規范要求設置通氣管及檢查口、清掃口。

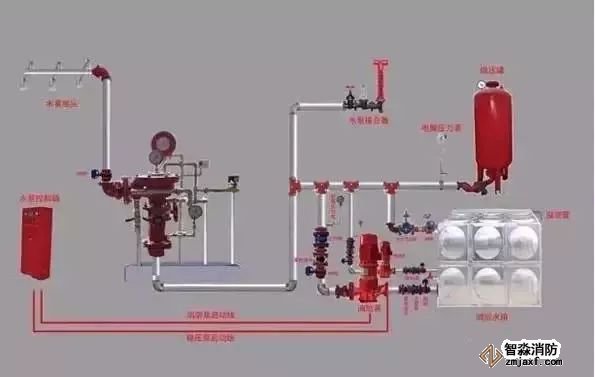

消防系統



(1)消防水池和屋頂消防水箱的儲水容積是否符合規定.當消防、生活合用水池、水箱時.有無保證消防水量不被動用的措施。

(2)消防滿足規范要求.系統上是否有減壓、泄壓等安全使用和保證滅火效果的措施.有無消防水泵的自檢措施。

(3)消防水泵及增壓設備是否滿足規范要求。

(4)室內消火栓管網是否按規范要求連成環狀.環狀管網的引入管是否不少少兩根.管網上閥門的布置是否滿足規范要求。

(5)屋頂是否設試驗用消火栓、自動噴水滅火系統各層末端是否設有終端放水試驗裝置。

(6)消火栓與自動噴水滅火系統管徑是否合理。

(7)寒冷地區、地卜不采暖車庫是否采用干式或預作用自動噴水滅火系統。

(8)消防水泵接合器的設置是否滿足規范要求。







施工圖審圖注意事項



(1)看設計總圖時要審核總設計用水量是否配合.以及當地的平均水壓與選用的管徑是否合適。以及水質的潔凈程度.要考慮水垢積聚減小管道流量的發生.所以進水總管應在總用水量基礎上加大一級管道。要核對管道與其他管道或建筑物有無影響和妨礙施工.是否需要改道。

(2)在看單位工程的施工圖時.主要是看給水系統透視圖。在審核中主要應檢查管道設置是否合理.水表設置的位置是否便于查看和檢修.要進行局部檢修時是否有了控制的閥門.配置的衛生器具是否經濟合理。

(3)對于大型公共建筑、高層建筑給水施工圖.要審核有無單獨的消防用水系統。而它不能混在一般用水管道中它應有中一獨的閥門井中，單獨管道，單用閥門。放置閥門井的位置是否便少啟閉.便少檢修.周圍有無障礙物.以確保消防時緊急使用。

(4)對設計所選用的排水管、材料、排水系統相配合的衛生器具.審圖時可以對所用材料的利弊提出問題或建議.可供設計或使用單位參考。

(5)根據使用情況可審核管徑大小是否合適.如一些公共衛生間由于目前使用條件及人員的復雜.其污水總立管管徑不能按通常幾個蹲位來計算。有時設計DN 100的管徑.往往需要加大到DN 150.使用上才比較方便.不易被堵塞。

(6)對排水室外部分進行審核.主要是管道坡度是否注明.坡度是否足夠。污水管匯流彎處是否設置檢查井.其深度是否足夠。還應注意檢查井的位置.是否會污染環境及影響易受污染的地下物。

(7)土建圖與給排水施工圖互相校核的內容主要是標高。上下層房間使用功能相同.防止上部房間為廚衛.下部為住房。這樣損去了房間的完美.一旦以上部廚衛間漏水.就會嚴重影響下部房間的使用。同時也要防止將外立管設置于陽臺處.既不便與安裝更重要是影響美觀。

(8)給排水管穿梁時在某些部位會影響結構。因為排水管穿過梁時要占用一個管道位置.使梁的截而減少.削弱了梁的強度。特別是陽臺外懸臂挑梁的根部.不允許有排水管穿過.否則無法保證懸臂的強度，留下安全隱患。
