衛生間等電位聯結，為何必須連接結構鋼筋？

1、引言：一個被忽視的安全細節

在家庭裝修中，衛生間等電位聯結是保障用電安全的重要環節。許多人對設置等電位端子箱已有共識，但關于是否需要將其與建筑結構鋼筋網連接的問題卻長期存在爭議。這個看似微小的技術細節，實則是守護生命安全的關鍵防線。

2、規范解讀：國家標準明確要求

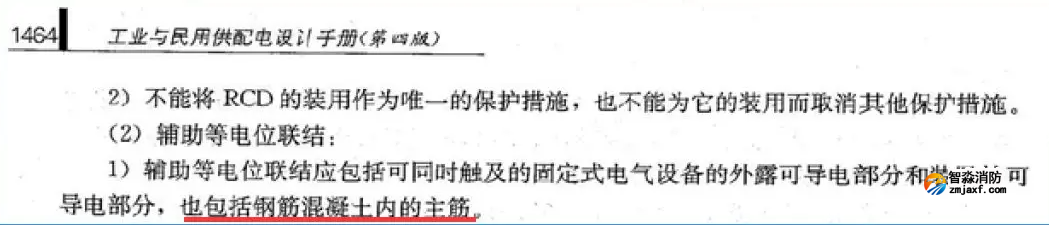

我國《低壓電氣裝置第4-41部分：安全防護電擊保護》（GB16895.21）、《工業與民用供配電設計手冊》第四版等文件明確指出，裝有淋浴或浴盆的衛生間必須設置局部等電位聯結，并與建筑物結構鋼筋網可靠連接。國標圖集15D502進一步要求，等電位端子箱必須通過導體與結構鋼筋網形成電氣通路。這些規范共同傳遞了一個信息——脫離結構鋼筋的“懸浮式”等電位聯結無法真正保障安全。

3、原理分析：連接鋼筋如何發揮作用

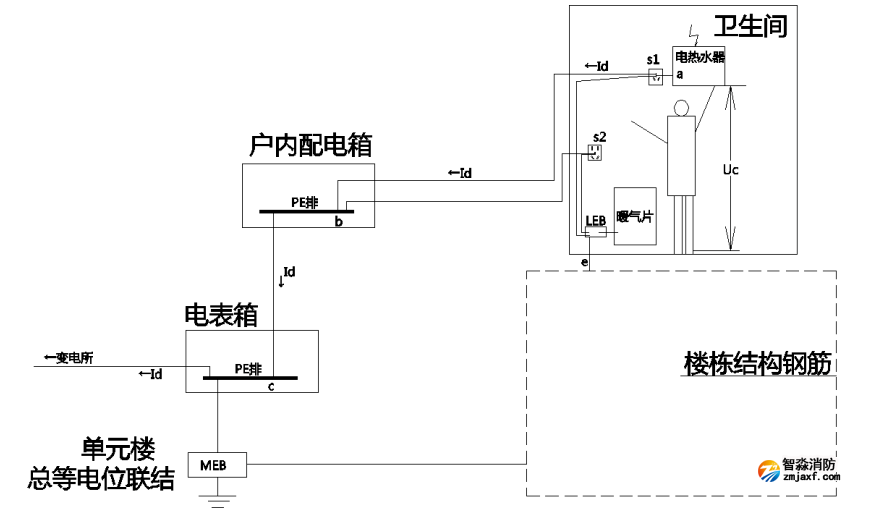

1)單點接觸故障場景

當人體單手接觸漏電設備（如電熱水器）時，若未連接結構鋼筋，故障電流需流經長距離線路返回電源，導致保護導體上產生高電壓差，可能遠超安全限值。而連接鋼筋后，故障電流通過短路徑的鋼筋網迅速泄放，接觸電壓趨近于零。

不與建筑物結構鋼筋網聯結（無e段接地時），a-s1-b-c段保護導體的故障電流Id產生的電壓降，由于線路較長，超過安全電壓;

與建筑物結構鋼筋網聯結（有e段接地時），a-s1段保護導體的故障電流Id產生的電壓降，線路很短，接觸電壓約為0。

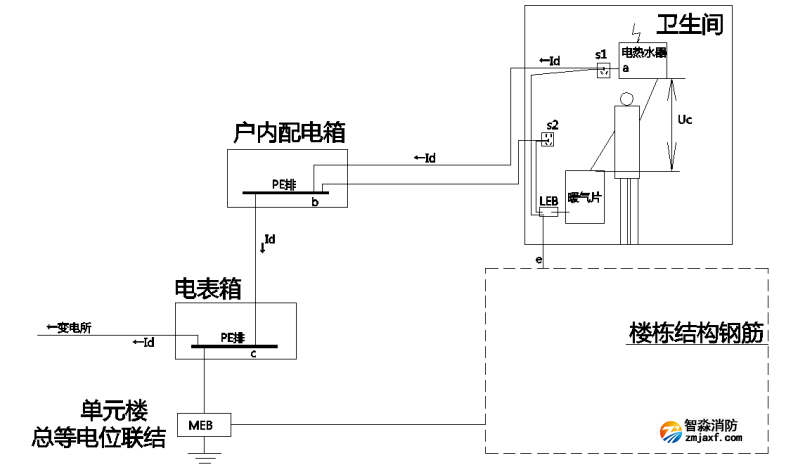

2)跨區域接觸風險場景

若人體同時接觸漏電設備和金屬構件（如暖氣片），即使人體對地絕緣，連接鋼筋的等電位系統仍能消除兩者間的電勢差。反之，未連接的“孤島式”系統可能因電位不均形成致命電壓。

3)隱蔽風險場景

建筑結構鋼筋本身具有自然接地特性，其與大地形成的電氣網絡能有效均衡電位。忽略這種天然優勢，僅依賴人工敷設的局部聯結，可能留下安全隱患。

4、結論：安全無小事，連接是根本

衛生間等電位聯結的本質是構建“零電位差”安全區。連接結構鋼筋網不僅符合國家標準，更能利用建筑本身的導電網絡快速消除危險電壓。在實際施工中，應確保等電位端子箱與結構主筋可靠焊接，形成連續導電通路。這項看似簡單的技術措施，實則是將事故風險化解于無形的生命保護網。
